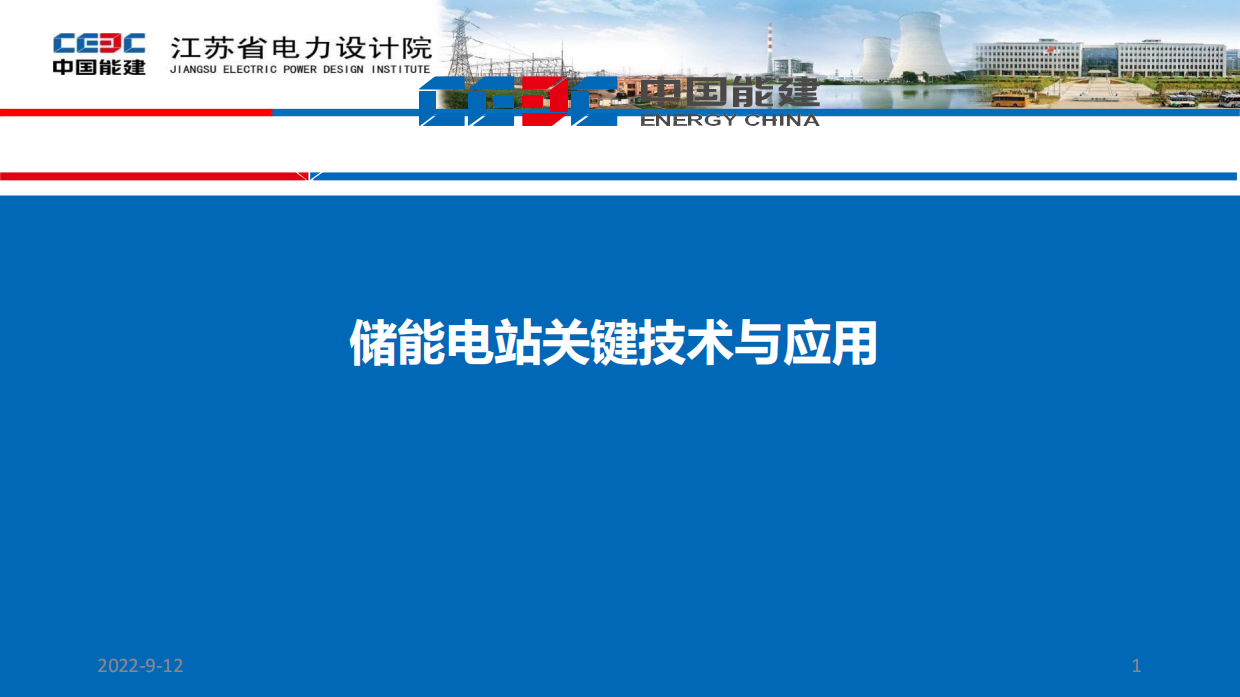

ＣEDC江苏省电力设计院中国能建JIMNGSUELECTRICPOMEROESIGON INSTIUTE诸能电站天键技术与网件2022-9-12

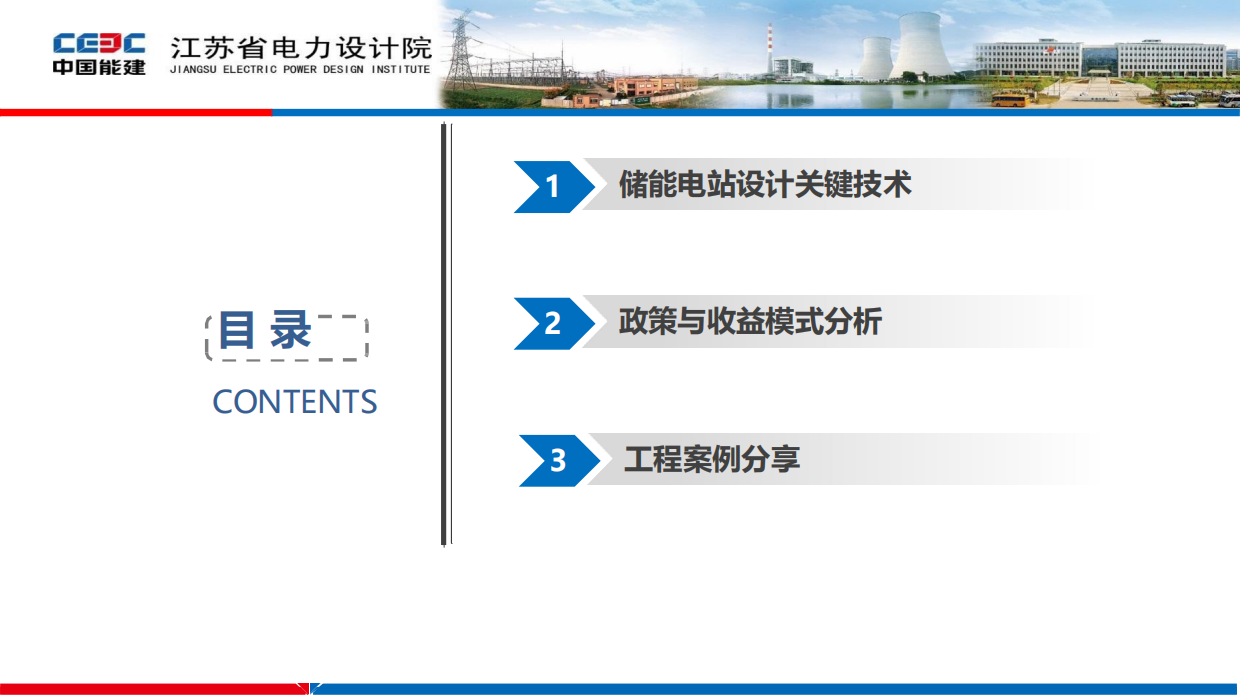

ＣEDC江苏省电力设计院中国能建储能电站设计关键技术目录二政策与收益模式分析CONTENTS工程案例分享

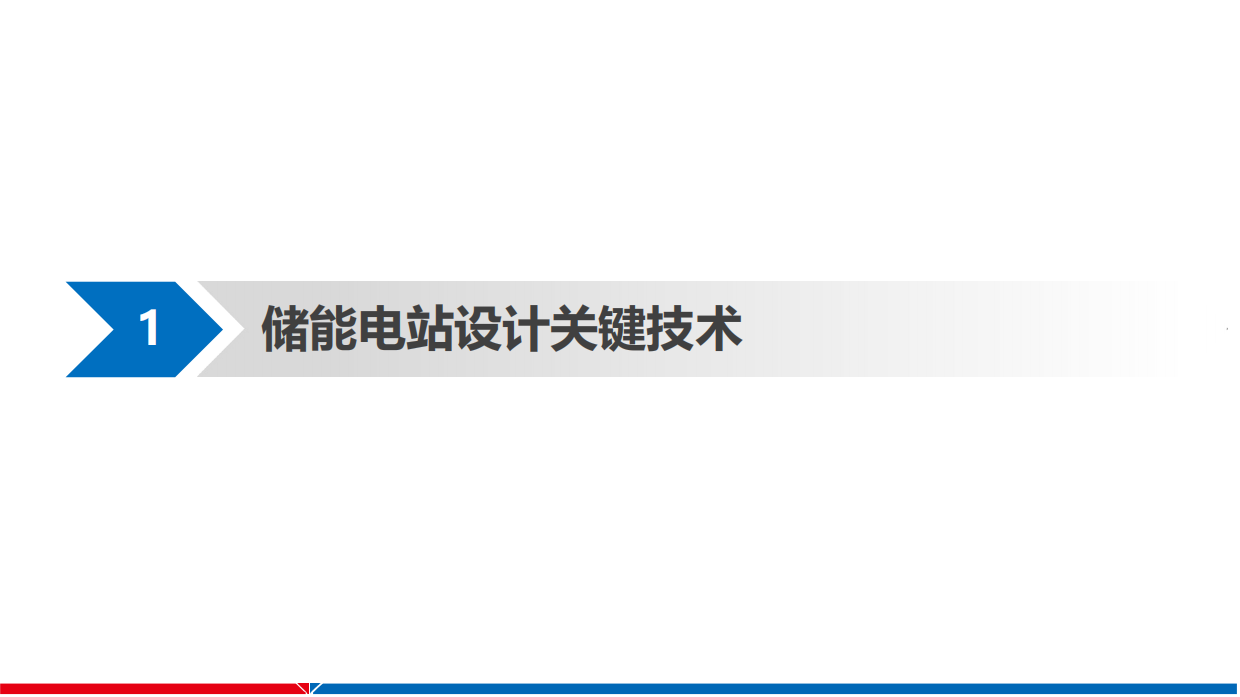

1储能电站设计关键技术

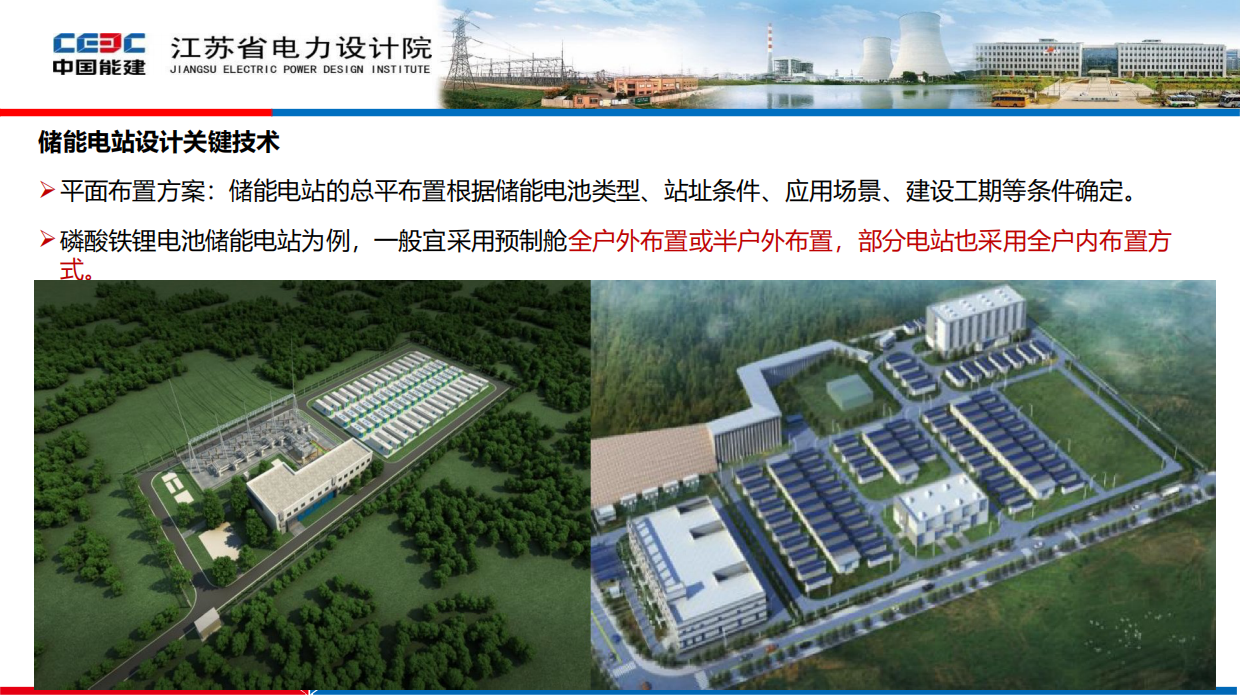

ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术》平面布置方案:储能电站的总平布置根据储能电池类型站址条件应用场号建设T期等条件确定>磷酸铁锂电池储能电站为例，一般宜采用预制舱全户外布置或半户外布置，部分电站也采用全户内布置方

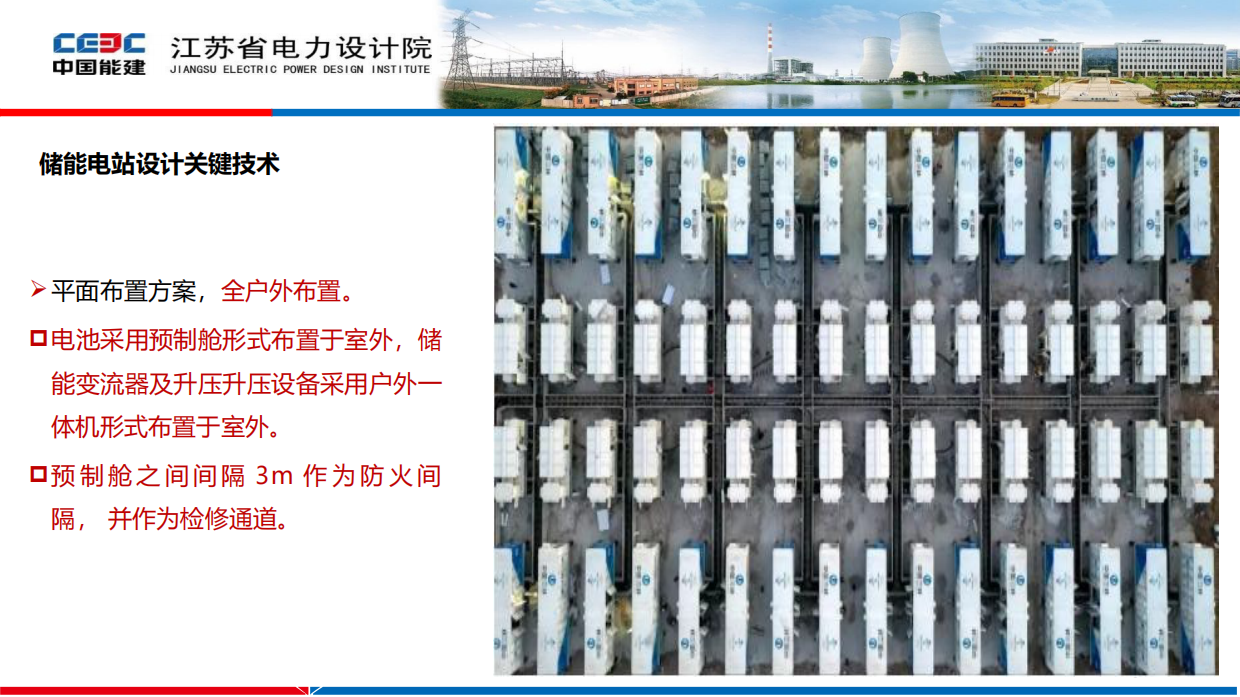

ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术>平面布置方案,全户外布置,口电池采用预制舱形式布置于室外,储能变流器及升斥升压设备采用户外体机形式布置于室外。口预制舱之间间隔3m作为防火间隔，并作为检修通道,

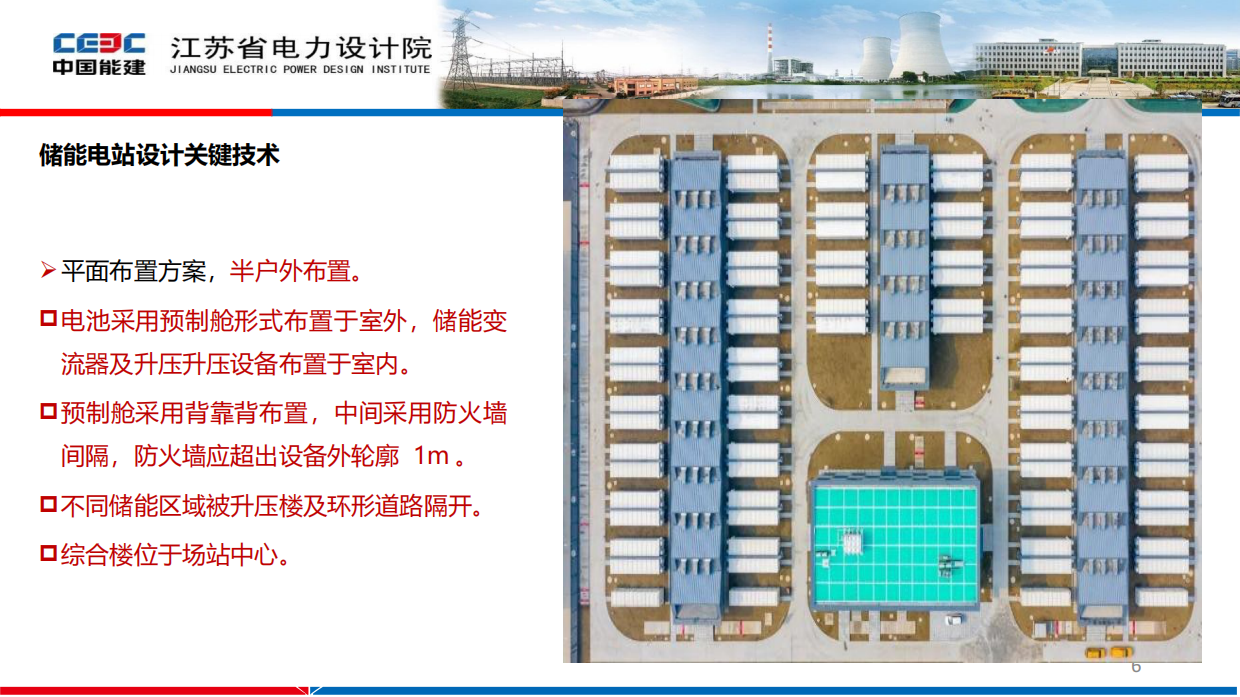

ＣEDC江苏省电力设计院中国能建JIMNGSUELECTRICPOMEROESIGON INSTIUTE储能电站设计关键技术》平面布置方案，半户外布置口电池采用预制舱形式布置于室外,储能变流器及升压升压设备布置干室内口预制舱采用背靠背布置,中间采用防火墙间隔，防火墙应超出设备外轮廓1m.口不同储能区域被升压楼及环形道路隔开。口综合楼位于场站中心。

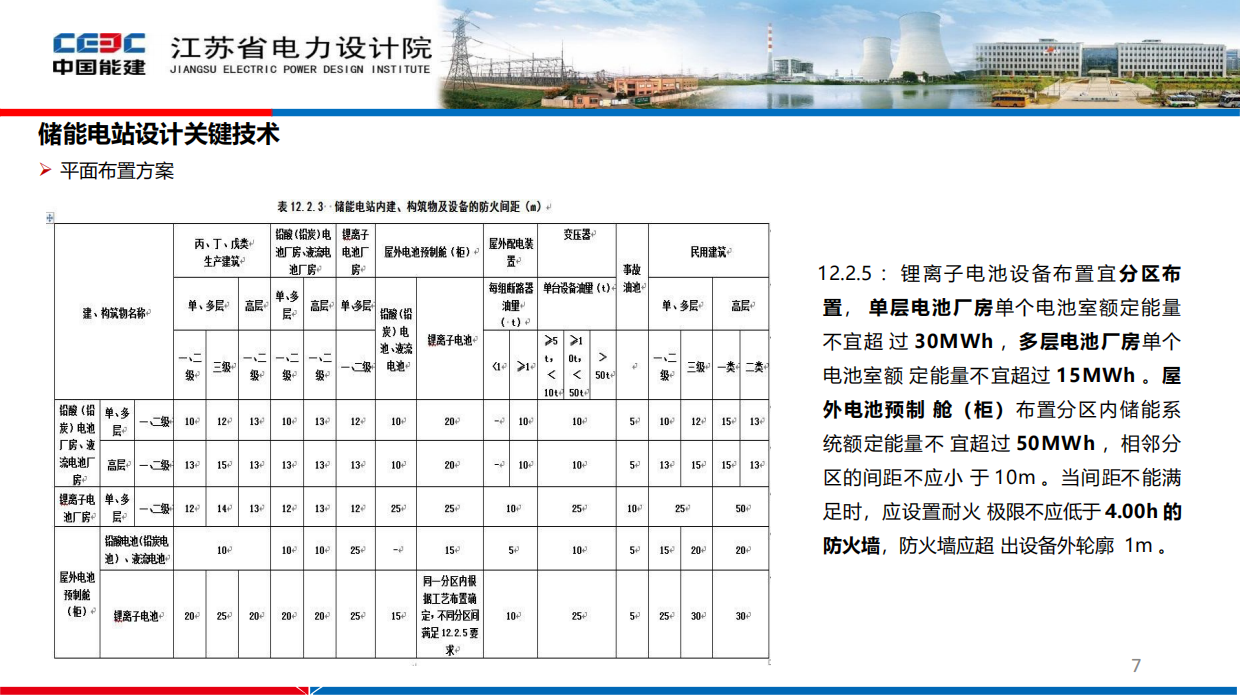

ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术>平面布置方案表12.2.3储能申站内建铝酸(铝炭)电锂离变压器丙、丁、戊类屋外配电装池厂房、老流电屋外电池预制舱(柜）民用建筑生产建筑·池厂房手故12.2.5:锂离子电池设备布置宜分区布海组断路器单台设备:油理(+)油池单、多层单·多单、多层·高层·建、构筑物名称高层单多层置，单层电池厂房单个电池室额定能量由里申锂离子电池不宜超过30MWh,多层电池厂房单个也、激流三四楼一二级电池三级电池室额定能量不宜超过15MWh。屋10450te外电池预制舱(柜)布置分区内储能系102121220-12+13）电池统额定能量不宜超过50MWh,相邻分1321510-20+13区的间距不应小于10m。当间距不能满锂离子电票一124心25125/足时，应设置耐火极限不应低于4.00h的1325池厂房·铅酸电池（铅炭电10防火倍防火墙应超出设备外轮廓1m。1015Se池)、波流电池屋外电池同一分区内银招工艺布咨骑银离子电池?20-25-25-15定，不同分区间10+25-咖(柜）20-20+20e25元满足1225要

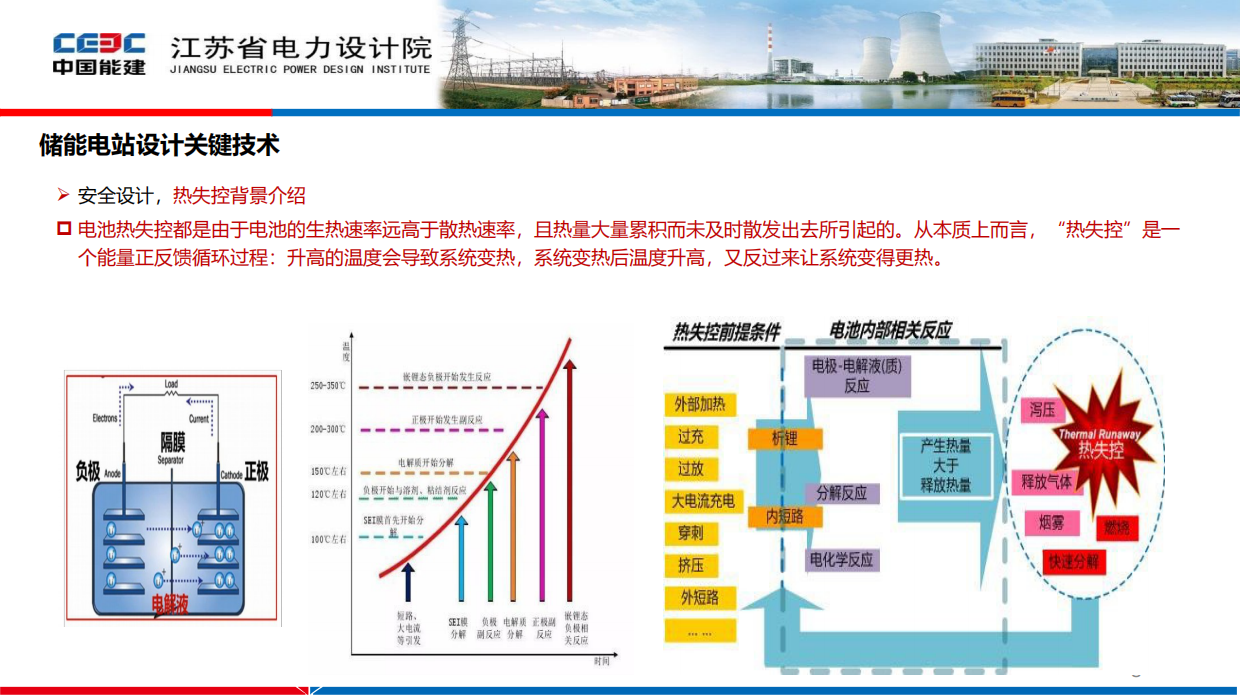

ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术》安全设计，热失控背景介绍口电池热失控都是由于电池的生热速率远高于散热速率,且热量大量累积而未及时散发出去所引起的。从本质上而言"热失控"是一个能量正反馈循环过程:升高的温度会导致系统变热系统变热后温度升高，又反过来让系统变得更热热失控前提条件电池内部相关反应电极-电解液(质)反应外部加热过充析锂产生热车负极过放释放气亿分解反应释放热量120C左右大电流充电内短路100C左右穿刺挤压电化学反应外短路

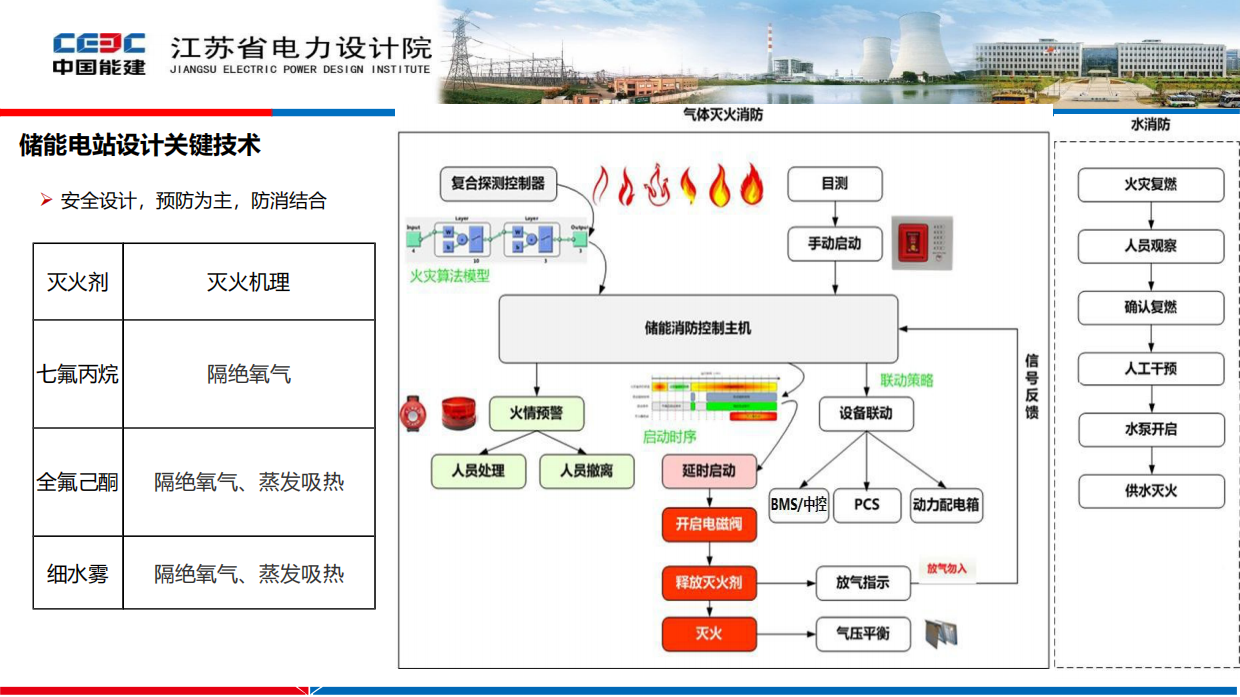

ＣEDC江苏省电力设计院中国能建JIAMGSUELECTRICPOMERDESIGNINSTIUTE气体灭火消防水消防储能电站设计关键技术复合探测控制器目测火灾复燃》安全设计，预防为主，防消结合手动启动人员观察灭火剂灭火机理火灾算法模型确认复燃储能消防控制主机信号反馈七氟丙烷隔绝氧气人工干预联动策略火情预警设备联动启动时序水泵开启人员处理人员撤离延时启动全氟己酮隔绝氧气蒸发吸执供水灭火BMS/中控PCS动力配电箱开启电磁阀细水雾隔绝氧气、蒸发吸热释放灭火剂放气指示灭火气压平衡

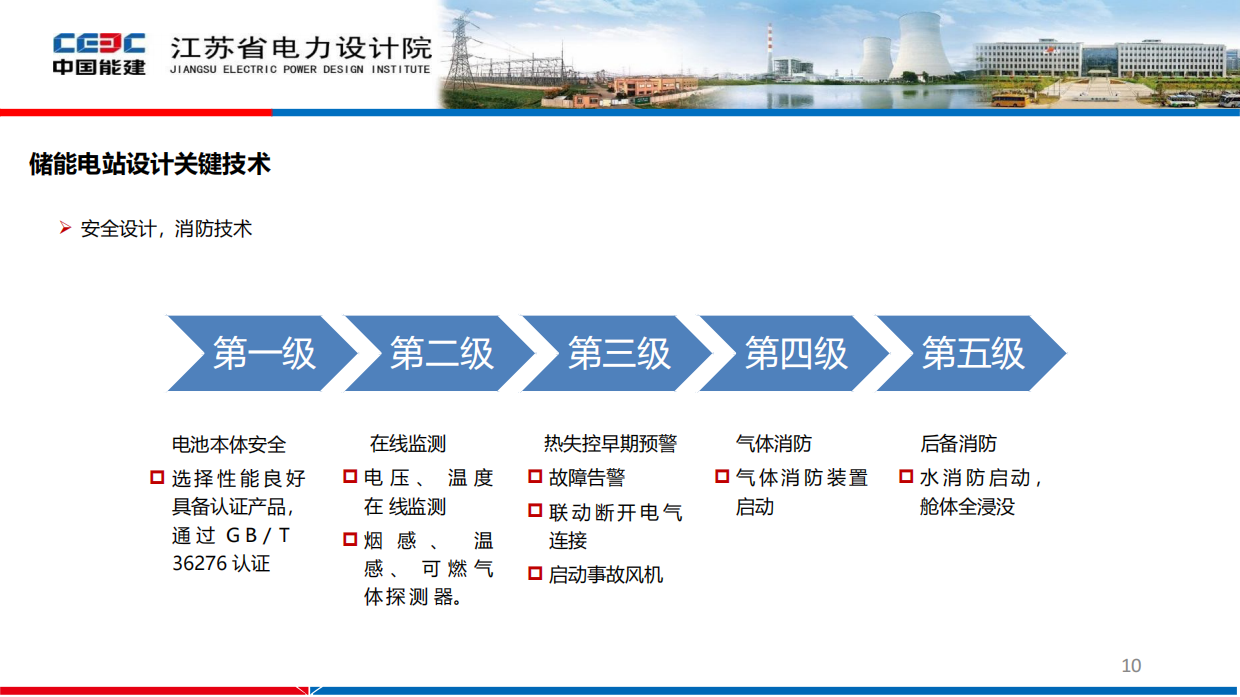

ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术安全设计,消防技术第一级第二级第三级第四级第五级电池本体安全在线监测热失控早期预警气体消防后备消防口选择性能良好口电压、温度口故障告警口气体消防装置口水消防启动具备认证产品，在线监测口联动断开电气启动舱体全浸没通过GB/T口烟感、温连接36276认证感、可燃气口启动事故风机体探测器10
ＣEDC江苏省电力设计院中国能建JIANGSU ELECIRICPOMEROESI(ON INSTITUTE储能电站设计关键技术关键技术,电池一致性周定串并联电池组BMS电池组有效容量固定物理...
