设计说明工程概况、设计标准、设计范围、施工说明、材料清单等；第一章The fist chapter

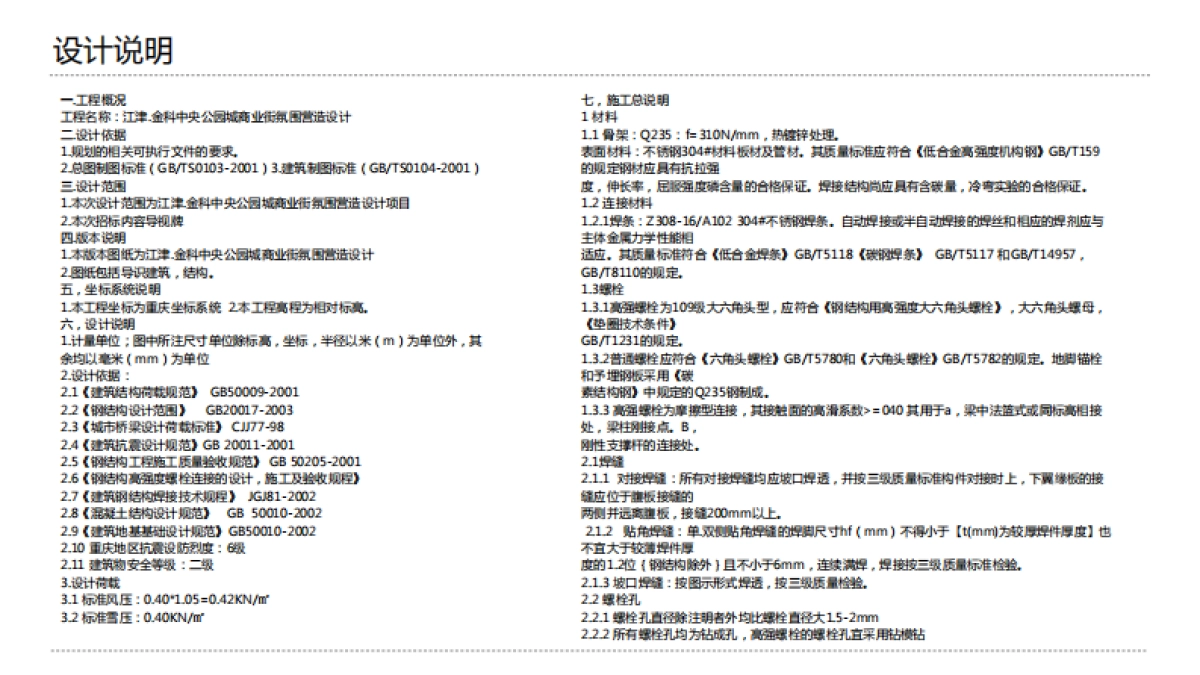

设计说明一.工程概况工程名称：江津.金科中央公园城商业街氛围营造设计二.设计依据1.规划的相关可执行文件的要求。2.总图制图标准（GB/TS0103-2001）3.建筑制图标准（GB/TS0104-2001）三.设计范围1.本次设计范围为江津.金科中央公园城商业街氛围营造设计项目2.本次招标内容导视牌四.版本说明1.本版本图纸为江津.金科中央公园城商业街氛围营造设计2.图纸包括导识建筑，结构。五，坐标系统说明1.本工程坐标为重庆坐标系统 2.本工程高程为相对标高。六，设计说明1.计量单位；图中所注尺寸单位除标高，坐标，半径以米（m）为单位外，其余均以毫米（mm）为单位2.设计依据：2.1《建筑结构荷载规范》 GB50009-20012.2《钢结构设计范围》 GB20017-20032.3《城市桥梁设计荷载标准》 CJJ77-982.4《建筑抗震设计规范》GB 20011-20012.5《钢结构工程施工质量验收规范》 GB 50205-20012.6《钢结构高强度螺栓连接的设计，施工及验收规程》2.7《建筑钢结构焊接技术规程》 JGJ81-20022.8《混凝土结构设计规范》 GB 50010-20022.9《建筑地基基础设计规范》GB50010-20022.10 重庆地区抗震设防烈度：6级2.11 建筑物安全等级：二级3.设计荷载3.1 标准风压：0.40*1.05=0.42KN/㎡3.2 标准雪压：0.40KN/㎡七，施工总说明1 材料1.1 骨架：Q235：f=310N/mm，热镀锌处理。表面材料：不锈钢304#材料板材及管材。其质量标准应符合《低合金高强度机构钢》GB/T159的规定钢材应具有抗拉强度，伸长率，屈服强度磷含量的合格保证。焊接结构尚应具有含碳量，冷弯实验的合格保证。1.2 连接材料1.2.1焊条：Z308-16/A102 304#不锈钢焊条。自动焊接或半自动焊接的焊丝和相应的焊剂应与主体金属力学性能相适应。其质量标准符合《低合金焊条》GB/T5118《碳钢焊条》 GB/T5117 和GB/T14957，GB/T8110的规定。1.3螺栓1.3.1高强螺栓为109级大六角头型，应符合《钢结构用高强度大六角头螺栓》，大六角头螺母，《垫圈技术条件》GB/T1231的规定。1.3.2普通螺栓应符合《六角头螺栓》GB/T5780和《六角头螺栓》GB/T5782的规定。地脚锚栓和予埋钢板采用《碳素结构钢》中规定的Q235钢制成。1.3.3 高强螺栓为摩擦型连接，其接触面的高滑系数>=040 其用于a，梁中法篮式或同标高相接处，梁柱刚接点。B，刚性支撑杆的连接处。2.1焊缝2.1.1 对接焊缝：所有对接焊缝均应坡口焊透，并按三级质量标准构件对接时上，下翼缘板的接缝应位于腹板接缝的两侧并远离腹板，接缝200mm以上。 2.1.2 贴角焊缝：单.双侧贴角焊缝的焊脚尺寸hf（mm）不得小于【t(mm)为较厚焊件厚度】也不宜大于较薄焊件厚度的1.2位｛钢结构除外｝且不小于6mm，连续满焊，焊接按三级质量标准检验。2.1.3 坡口焊缝：按图示形式焊透，按三级质量检验。2.2 螺栓孔2.2.1 螺栓孔直径除注明者外均比螺栓直径大1.5-2mm2.2.2 所有螺栓孔均为钻成孔，高强螺栓的螺栓孔宜采用钻模钻

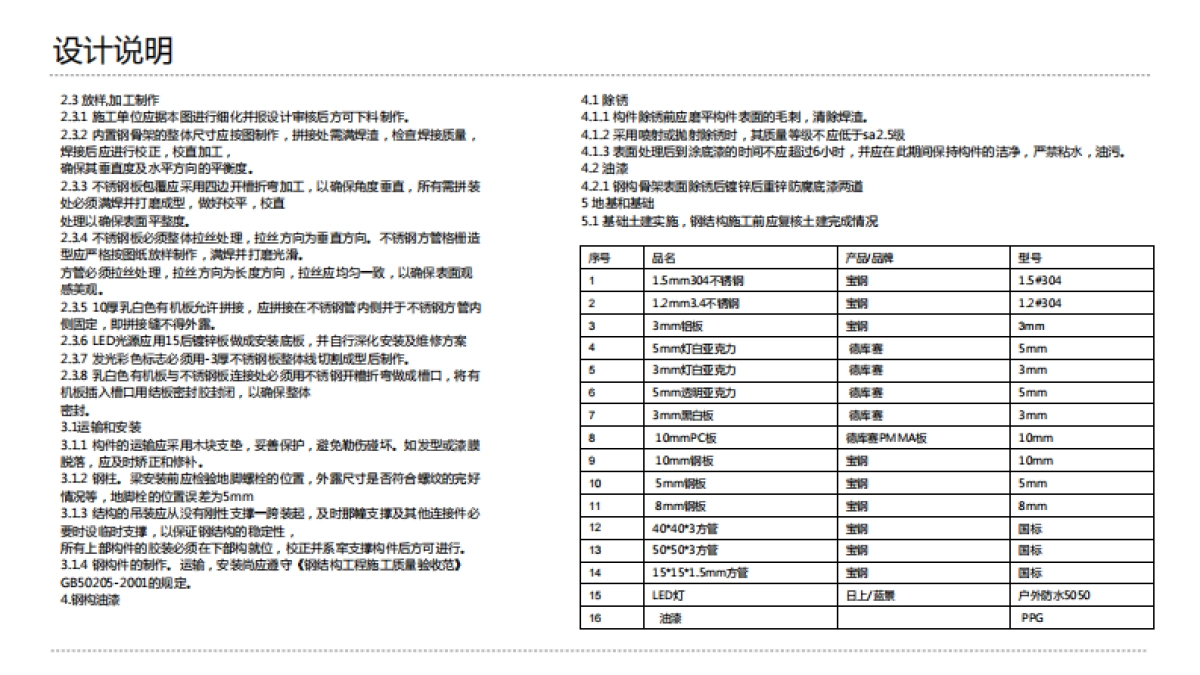

设计说明2.3 放样,加工制作2.3.1 施工单位应据本图进行细化并报设计审核后方可下料制作。2.3.2 内置钢骨架的整体尺寸应按图制作，拼接处需满焊渣，检查焊接质量，焊接后应进行校正，校直加工，确保其垂直度及水平方向的平衡度。2.3.3 不锈钢板包覆应采用四边开槽折弯加工，以确保角度垂直，所有需拼装处必须满焊并打磨成型，做好校平，校直处理以确保表面平整度。2.3.4 不锈钢板必须整体拉丝处理，拉丝方向为垂直方向。不锈钢方管格栅造型应严格按图纸放样制作，满焊并打磨光滑。方管必须拉丝处理，拉丝方向为长度方向，拉丝应均匀一致，以确保表面观感美观。2.3.5 10厚乳白色有机板允许拼接，应拼接在不锈钢管内侧并于不锈钢方管内侧固定，即拼接缝不得外露。2.3.6 LED光源应用15后镀锌板做成安装底板，并自行深化安装及维修方案2.3.7 发光彩色标志必须用-3厚不锈钢板整体线切割成型后制作。2.3.8 乳白色有机板与不锈钢板连接处...
