全季新风系统标准汇报PPT会员免费

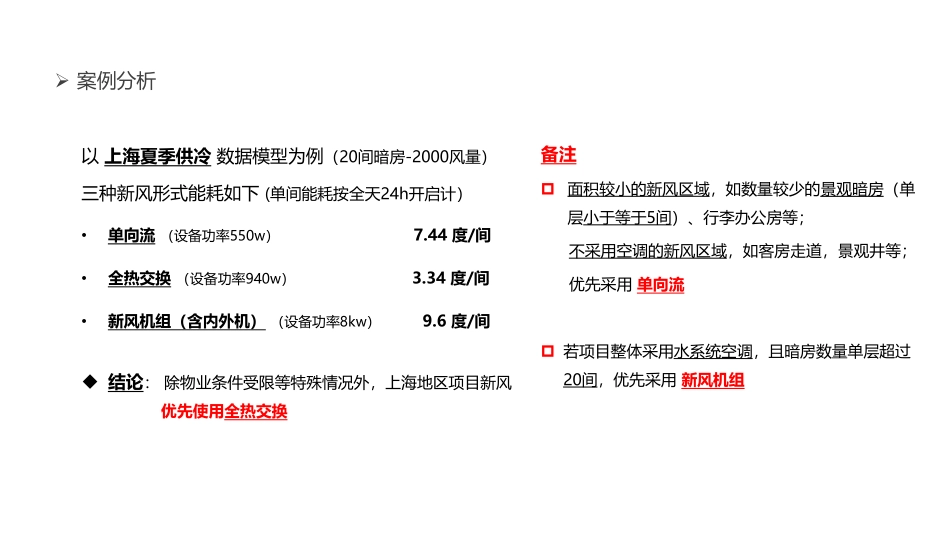

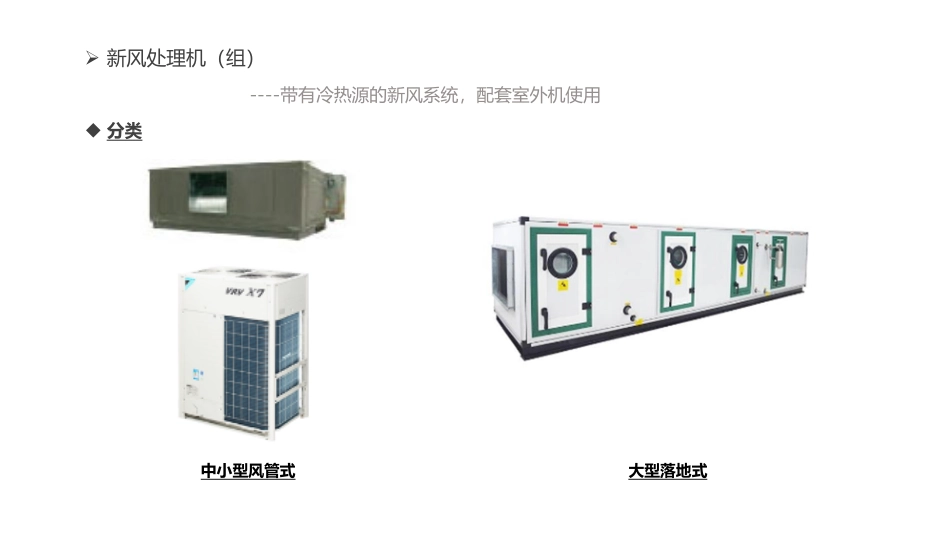

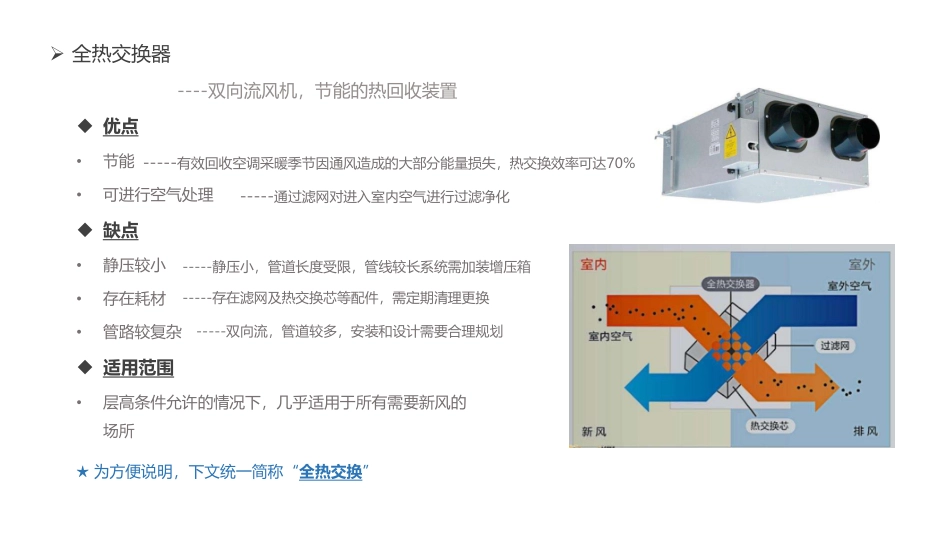

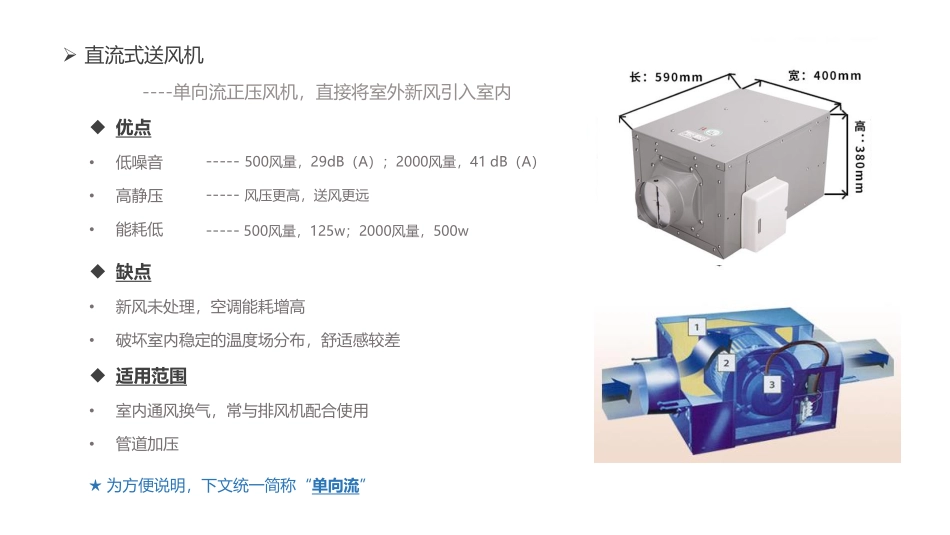

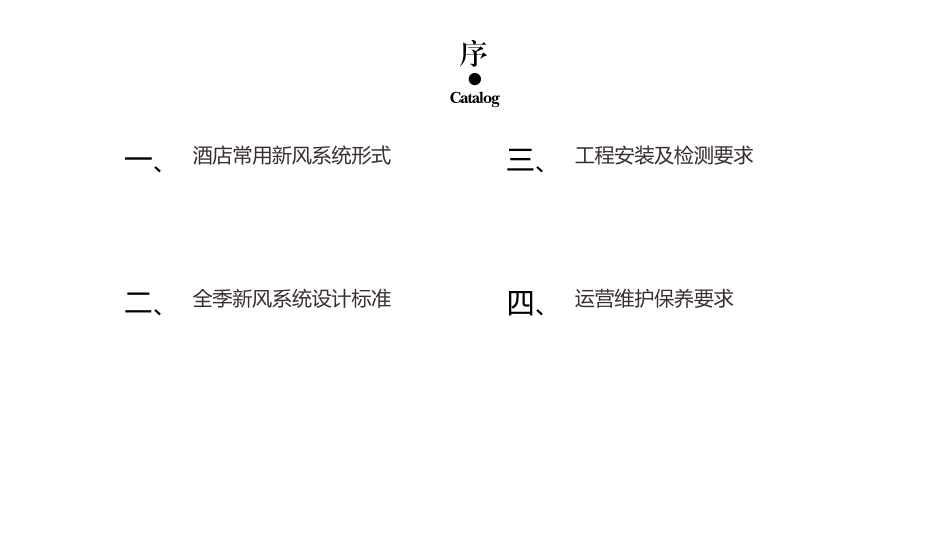

全季新风标准专题汇报2020.09一、 酒店常用新风系统形式二、 全季新风系统设计标准三、 工程安装及检测要求四、 运营维护保养要求酒店常用新风系统形式一、 直流式送风机----单向流正压风机，直接将室外新风引入室内 优点•低噪音•高静压•能耗低 缺点•新风未处理，空调能耗增高•破坏室内稳定的温度场分布，舒适感较差 适用范围•室内通风换气，常与排风机配合使用•管道加压----- 500风量，29dB（A）；2000风量，41 dB（A）----- 风压更高，送风更远----- 500风量，125w；2000风量，500w★ 为方便说明，下文统一简称“单向流” 全热交换器----双向流风机，节能的热回收装置 优点•节能•可进行空气处理 缺点•静压较小•存在耗材•管路较复杂 适用范围•层高条件允许的情况下，几乎适用于所有需要新风的场所★ 为方便说明，下文统一简称“全热交换”-----有效回收空调采暖季节因通风造成的大部分能量损失，热交换效率可达70%-----通过滤网对进入室内空气进行过滤净化-----静压小，管道长度受限，管线较长系统需加装增压箱-----存在滤网及热交换芯等配件，需定期清理更换-----双向流，管道较多，安装和设计需要合理规划 新风处理机（组）----带有冷热源的新风系统，配套室外机使用 分类中小型风管式大型落地式 新风处理机（组） 优点•独立承担新风负荷•舒适度高•新风量大，静压大（落地式机组） 缺点•能耗高•初投资成本较高•需预留室外机安装位置•机组体积较大，需要设置独立机房（落地式机组）•机组运行噪音高，机房需做隔振消声处理（落地式机组）-----室外机独立负担新风负荷，不增加室内空调负荷-----新风对于室内温度波动的影响小，人体舒适度高-----例：2000风量室内机，配套10匹空调室外机-----额外增加室外机，冷媒管系统 适用范围•面积较大，统一送风的区域•重视舒适性的场所，如高星级酒店★ 为方便说明，下文统一简称“新风机组”全季新风系统设计标准二、 案例分析以 上海夏季供冷 数据模型为例（20间暗房-2000风量）三种新风形式能耗如下 (单间能耗按全天24h开启计）•单向流 （设备功率550w）7.44 度/间•全热交换 （设备功率940w）3.34 度/间•新风机组（含内外机） （设备功率8kw）9.6 度/间 结论： 除物业条件受限等特殊情况外，上海地区项目新风优先使用全热交换备注面积较小的新风区域，如数量较少的景观暗房（单层小于等于5间）、行李办公房等；不采用空调的新风区域，如客房走道，景观井等；优先采用 单向流 若项目整体采用水系统空调，且暗房数量单层超过20间，优先采用 新风机组 五大气候区 严寒地区 寒冷地区 夏热冬冷地区 夏热冬暖地区 温和地区 典型代表城市选取 典型代表城市新风能耗计算结果（夏季制冷；20间暗房-2000风量）上海广州成都哈尔滨昆明兰州能耗(度/间·天)单向流7.447.366.11/0.6/全热交换3.343.362.982.011.321.32（夏季）2.76（冬季）新风机组9.69.69.69.6/0.72（夏季仅开启风机）10.1（冬季制热）优先级全热交换>单向流>新风机组全热交换>单向流>新风机组全热交换>单向流>新风机组全热交换>新风机组单向流>全热交换全热交换>新风机组备注详见上海案例详见上海案例详见上海案例单向流不使用新风机组不使用单向流不使用严寒及寒冷地区夏热冬冷及夏热冬暖地区温和地区新风优先级全热交换>新风机组全热交换>单向流>新风机组单向流>全热交换备注单向流不使用单向流及新风机组特定情况下使用（详见上海案例）新风机组不使用 全季新风系统形式选择冬季室外温度过低，室外新风未经处理直接送入存在管道冻结危险，且对于采暖系统负担过大室内外温差小，新风无制冷采暖处理必要 全季新风设置区域区域备注景观暗房仅采光不通风天井房按景观暗房标准设置天井房（三层以下，天井可通风）顶层往下三层以内仅需在天井内设置新风员工宿舍（无窗）参照景观暗房标准设置大堂餐厅厨房不靠外墙需单独设置机械补风，防止气味逸出洗衣健身房会议室、办公室景观井及通风天井单间客房独用景观井内不设置 全季新风系统新风量房间名...
