苏州· 金庭镇石公半岛 ——旅游区节点规划 2013.06
1. 项目概况 PROJECT OVERVIEW

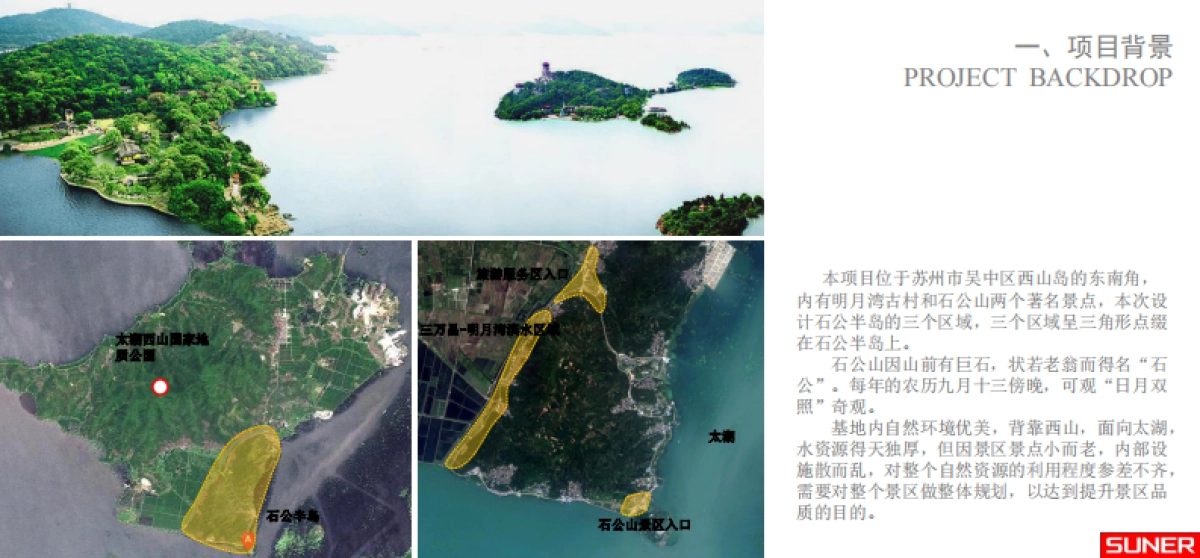

一、项目背景 PROJECT BACKDROP 本项目位于苏州市吴中区西山岛的东南角，内有明月湾古村和石公山两个著名景点，本次设计石公半岛的三个区域，三个区域呈三角形点缀在石公半岛上。 石公山因山前有巨石，状若老翁而得名“石公”。每年的农历九月十三傍晚，可观“日月双照”奇观。 基地内自然环境优美，背靠西山，面向太湖，水资源得天独厚，但因景区景点小而老，内部设施散而乱，对整个自然资源的利用程度参差不齐，需要对整个景区做整体规划，以达到提升景区品质的目的。 太湖西山国家地质公园 石公半岛 旅游服务区入口 三万昌-明月湾滨水区域 石公山景区入口 太湖
一、项目背景 PROJECT BACKDROP 地域文化解读 Geographical and cultural interpretation 湖上山忽起，突兀孤云中。 洪涛日相击，飞雪洒晴空 悬崖疑欲堕，怪异由天工 雨晴苍翠湿，水落根玲珑。 时有好事者，闲来穷鸿蒙 -----------明末清初 实讠乃 石公半岛自古就有许多文人墨客来过这里，并留下很多雅文美字。半岛因太湖而妩媚多姿，太湖因半岛而丰富多彩。这里山峦起伏，奇石嶙峋，峰回路转，曲径通幽，自古就形成了以地带景，石公半岛将以“太湖山水、古吴文化、人文自然风光、田园野趣、美食度假、休闲娱乐观光”成为人居天堂。
2. 区域设计 AREA DESIGN
一、 入口服务区 SERVICE AREA

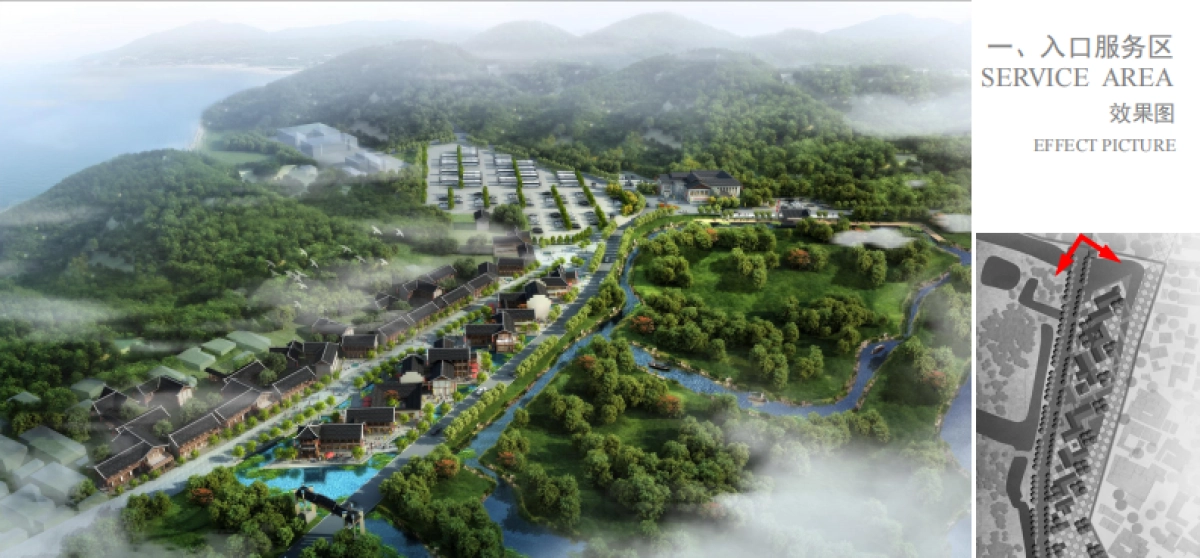

一、入口服务区 SERVICE AREA 效果图 EFFECT PICTURE

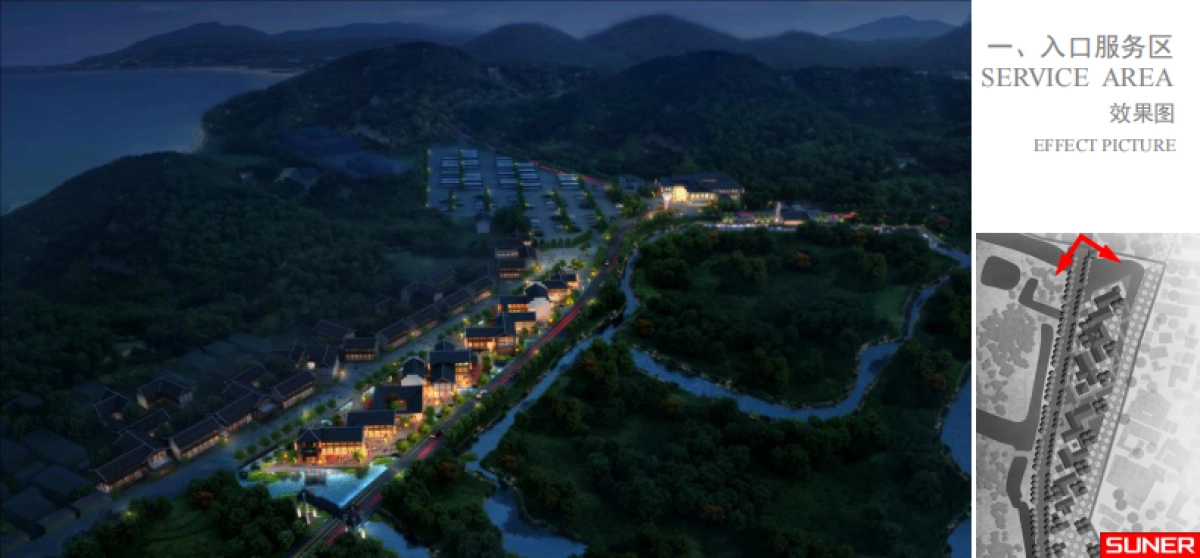

一、入口服务区 SERVICE AREA 效果图 EFFECT PICTURE

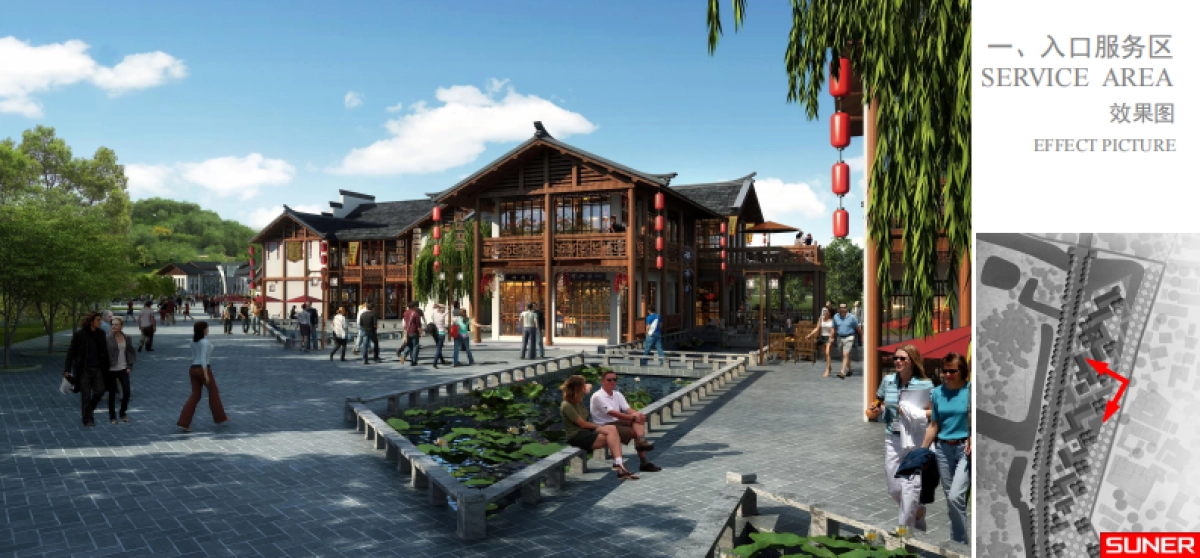

一、入口服务区 SERVICE AREA 效果图 EFFECT PICTURE

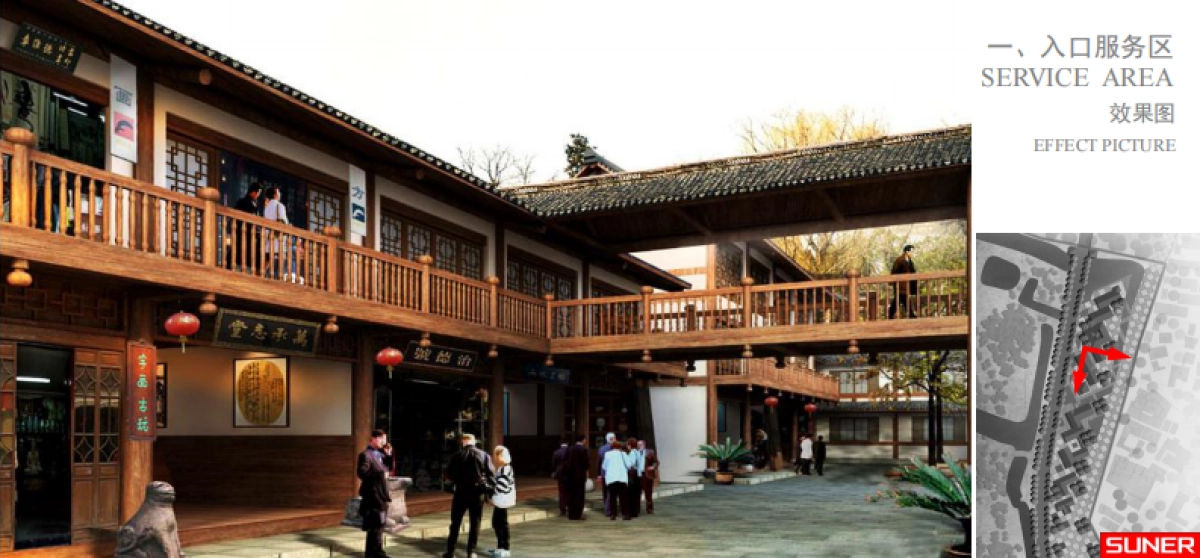

一、入口服务区 SERVICE AREA 效果图 EFFECT PICTURE
一、入口服务区 SERVICE AREA 基地现状 SITE INFORMATION
一、入口服务区 SERVICE AREA 水域 WATER 道路 TRAFFIC 村庄 VILLAGE 基地现状 SITE INFORMATION
一、入口服务区 SERVICE AREA 基地分析 SITE ANALYSIS 机遇 场地内原有河道与水塘为商业街营造江南水乡意境提供有利条件 规划区内现有的两条主要交通,为人车分流带来机会 周围地势平坦,视线良好,远望西山 规划区内现有的良好的视线通廊 限制 规划区内商业街被道路夹成了楔形地带 主体建筑展示面背离光照 缺少人流集散用地 缺乏集中管理的水果贩卖点乱而无序
一、入口服务区 SERVICE AREA 设计策略 DESIGN STRATEGY 利用内侧交通打造特色步行街 使用斜向轴线的建筑布局方式有效利用楔形的有限空间 灵活划分室外活动空间与交通,增强体验感,延续景深 引入场地流水,增加意境,丰富景观元素 合理利用场地现状,划分功能布局 充分利用光照,有效布局建筑空间 商 业 空 间 停车空间 储备空间 游客集散中心 滨水空间
一、入口服务区 SERVICE AREA 方案推演 SCHEME DEDUCE
一、入口服务区 SERVICE AREA 规划平面 MASTER PLAN 图例 1入口牌楼 2 入水平台 3 特色商业建筑 4 栈道 5静水池 6 岗亭 7 小型车停车场 8 大巴停车场 9 标志建筑 10 游客服务中心 11 观光车停车场 12 游船码头 13 亲水平台 14 管委会 1 2 3 4 5 6 6 6 6 7 8 9 10 11 11 12 13 14
一、入口服务区 SERVICE AREA 建筑立面 BUILDING FACADE 入口牌楼 特色商业街
一、入口服务区 SERVICE AREA 功能分析 FUNCTION ANALYSIS 特色商业街 机动车停车场 非机动车停车场 游客服务中心区 滨河休闲区 预留用地 图例
一、入口服务区 SERVICE AREA 结构分析 STRUCTURE ANALYSIS 景观主轴线 景观次轴线 景观节点 图例
一、入口服务区 SERVICE AREA 交通分析 TRAFFIC ANALYSIS 图例 商业街人流集散广场 商业街人行流线 人行入口 机动车停车流线 景区入口 景区主干道 交通节点 一期停车场 二期停车场
一、入口服务区 SERVICE AREA 基础设施系统 INFRASTRUCTURE SYSTEM 垃圾桶 岗亭 指示牌
二、 石公景区入口 SHIGONG SPOT
二、石公景区入口 SHIGONG SPOT 效果图...
