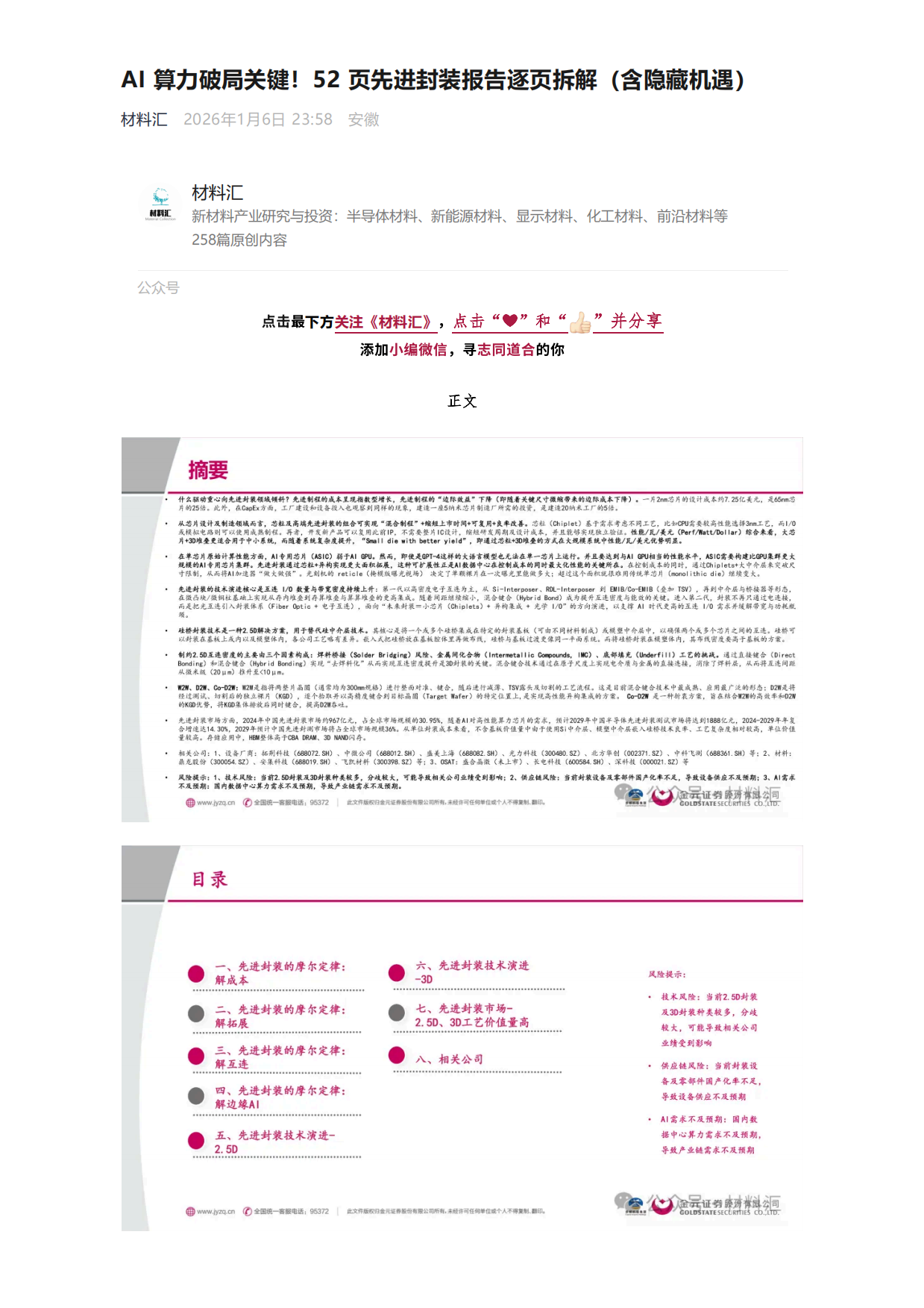

AI算力破局关键!52页先进封装报告逐页拆解（含隐藏机遇)材料汇2026年1月6日23:58安徽材料汇新材料产业研究与投资:半导体材料、新能源材料、显示材料、化工材料、前沿材料等258篇原创内容公众号点击最下方关注《材料汇》，点击“”和"”并分享正文摘要目录先进封装的摩尔定律先进封装技术演进解成本技术风险:当前2.50封装:先进封装的摩尔定律先进封装市场解拓展..5D.30工艺价值量高韩疆集技相关公司业绩受到影响先进封装的摩尔定律;八、相关公司先进封装的摩尔定律:导致设备供应不及预期川需永不及预期:导数产业链需求不及预wwwgyaon全国统一名报电话:9537

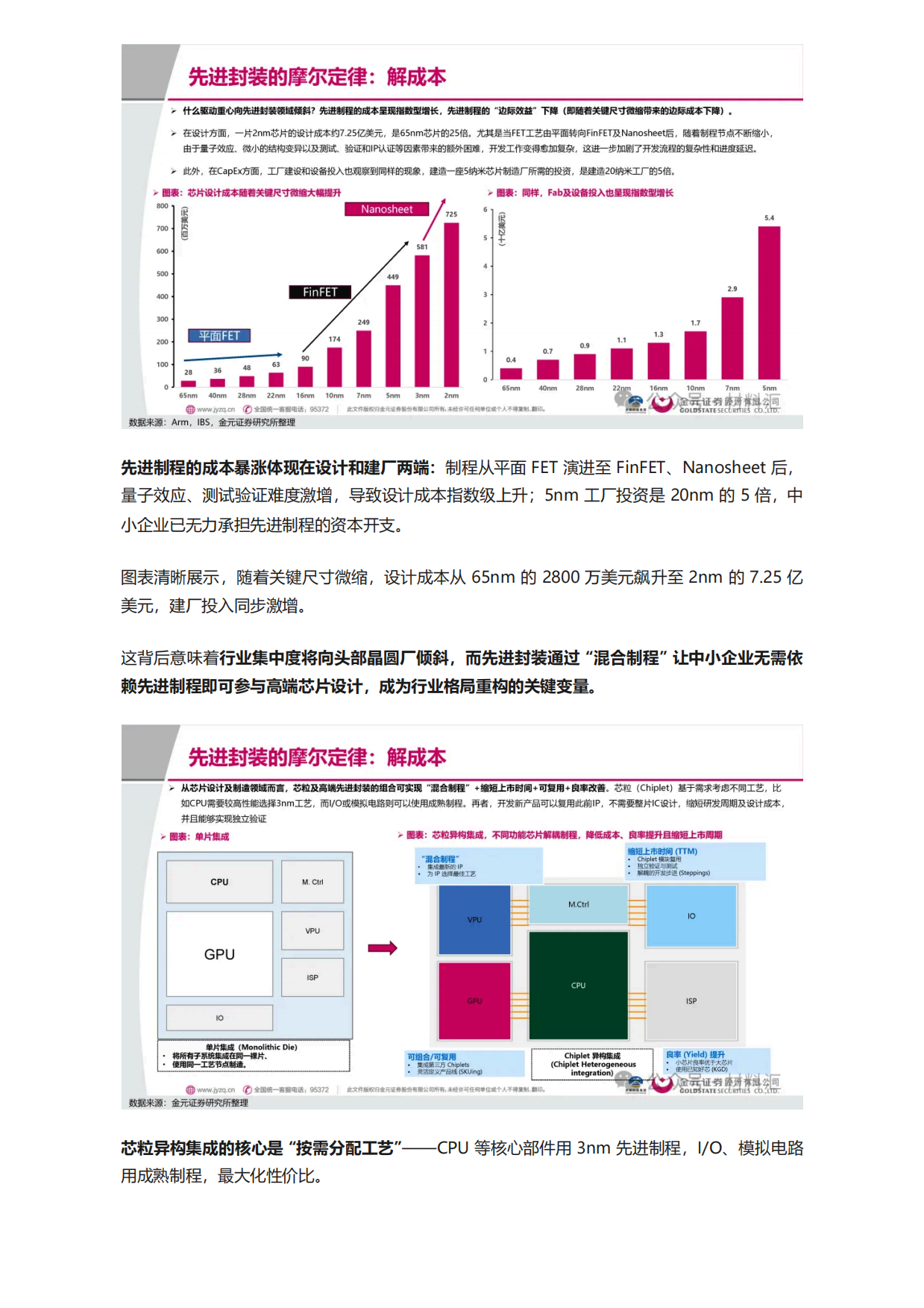

先进封装的摩尔定律:解成本同样,Fab及设备投入也呈现指数型增长数据来源:Arm,IBS,金元证券研究所整理先进制程的成本暴涨体现在设计和建厂两端：制程从平面FET演进至 FinFET、Nanosheet后,量子效应、测试验证难度激增，导致设计成本指数级上升;5nm工厂投资是20nm的5倍,中小企业已无力承担先进制程的资本开支。图表清晰展示，随着关键尺寸微缩,设计成本从65mm的2800万美元飙升至2nm的7,.25亿7美元，建厂投入同步激增这背后意味着行业集中度将向头部晶圆厂倾斜，而先进封装通过“混合制程”让中小企业无需依赖先进制程即可参与高端芯片设计,成为行业格局重构的关键变量。先进封装的摩尔定律:解成本基于需求考虑不同工艺缩短研发周期及设计成本现独立验证图表：图表：:M.CtrlGPU金元证券理有限公司芯粒异构集成的核心是“按需分配工艺”CPU等核心部件用3nm先进制程,1/0模拟电路用成熟制程，最大化性价比。

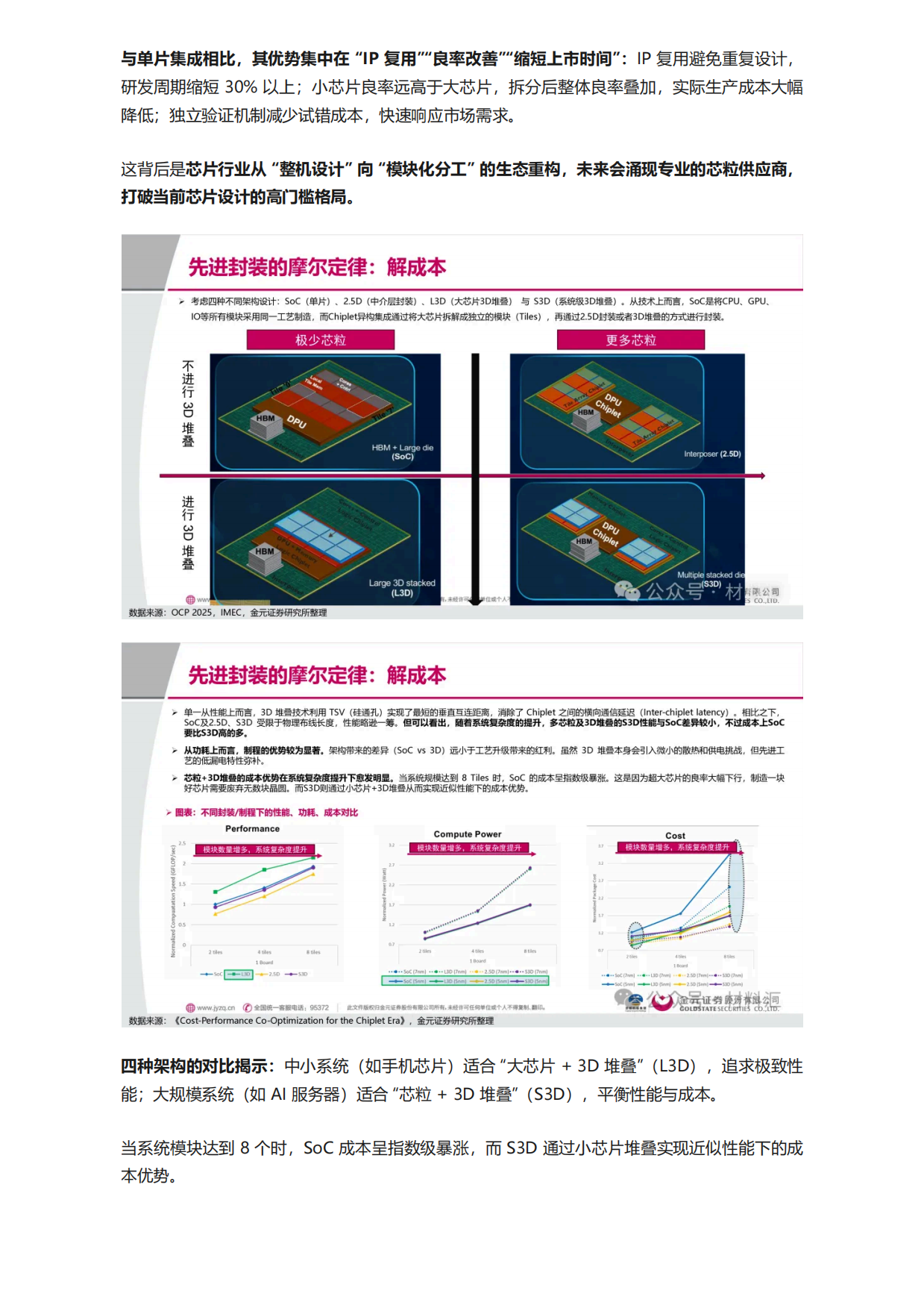

与单片集成相比,其优势集中在“"IP复用“良率改善”“缩短上市时间”":IP复用避免重复设计研发周期缩短30%以上;小芯片良率远高于大芯片，拆分后整体良率叠加,实际生产成本大幅降低:独立验证初制减少试精成本，快速响应市场需求。这背后是芯片行业从“整机设计"向"模块化分工"的生态重构，未来会涌现专业的芯粒供应商打破当前芯片设计的高门槛格局。先进封装的摩尔定律:解成本10等所有模块采用同一工艺制造，而Chipe异构集成遇过将大芯片拆解成独立的模块(Thes极少芯粒更多芯粒不进行3堆叠进行3堆叠Largespy数据来源:OCP2025，IMEC,金元证券研究听整先进封装的摩尔定律:解成本要比S3D高的多。从功耗上而言，制程的优势较为显着。架构带来的差异（SoCvs3D）远小于工艺升级带>回表:不同封装/制理下的性能、功耗、成本对比金元证券理有限公司四种架构的对比揭示:中小系统(如手机芯片)话合“大芯片+3D堆"(L3D）,追求极致性能;大规模系统(如A1服务器）适合“芯粒+3D堆叠”(S3D），平衡性能与成本。当系统模块达到8个时，SoC成本呈指数级暴涨，而S3D通过小芯片堆叠实现近似性能下的成本优势。

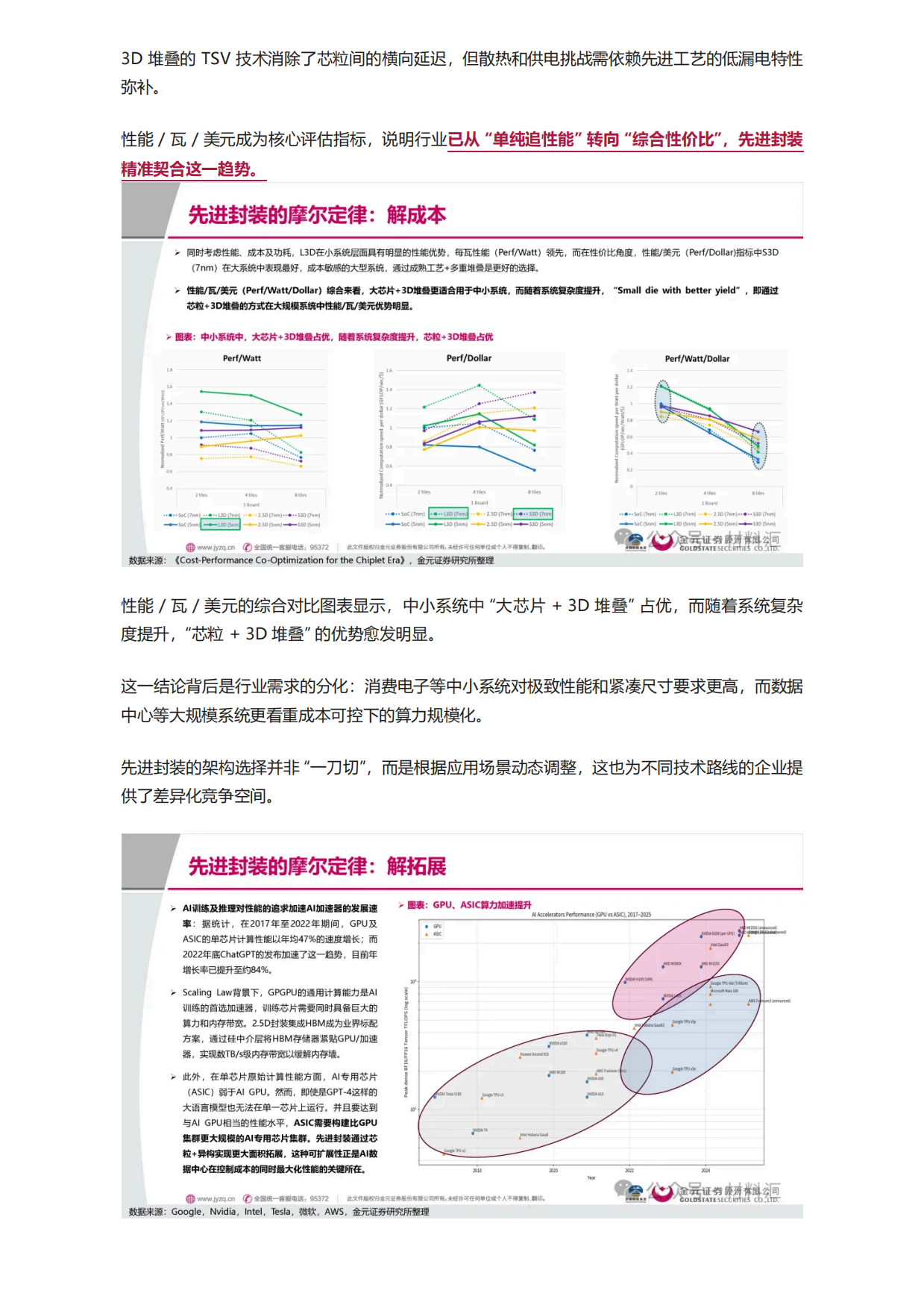

3D堆叠的TSV技术消除了芯粒间的横向延迟,但散热和供电挑战需依赖先进工艺的低温申特性弥补。性能/瓦/美元成为核心评估指标,说明行业已从"单纯追性能"转向"综合性价比",先进封装精准契合这一趋势先进封装的摩尔定律:解成本(7nm)在大系统中表现最好，成本敏感的大型系统，通过成熟工艺+多里堆叠是更好的选择性能瓦/美元(Perf/Nat/Dolar)综合来看,大芯片-3D堆领更活合用于中小系统，而随着茅统复杂庭相开即通过过构+3D地磷的方式在大规模系统中性能瓦/美元优势明显。圈表:中小系统中，大芯片+3D堆开升，芯粒+3D堆叠占优元证券时数据来源:CostPerformanceCo-OptimizationfortheChipletEra),金元证券研究所整理性能/瓦/美元的综合对比图表显示，中小系统中"大芯片+3D堆叠"占优,而随着系统复杂这一结论背后是行业需求的分化:消费电子等中小系统对极致性能和紧凑尺寸要求更高，而数据中心等大规模系统更看重成本可控下的算力规模化供了差异化竞争空间。先进封装的摩尔定律:解拓展元证券时公回

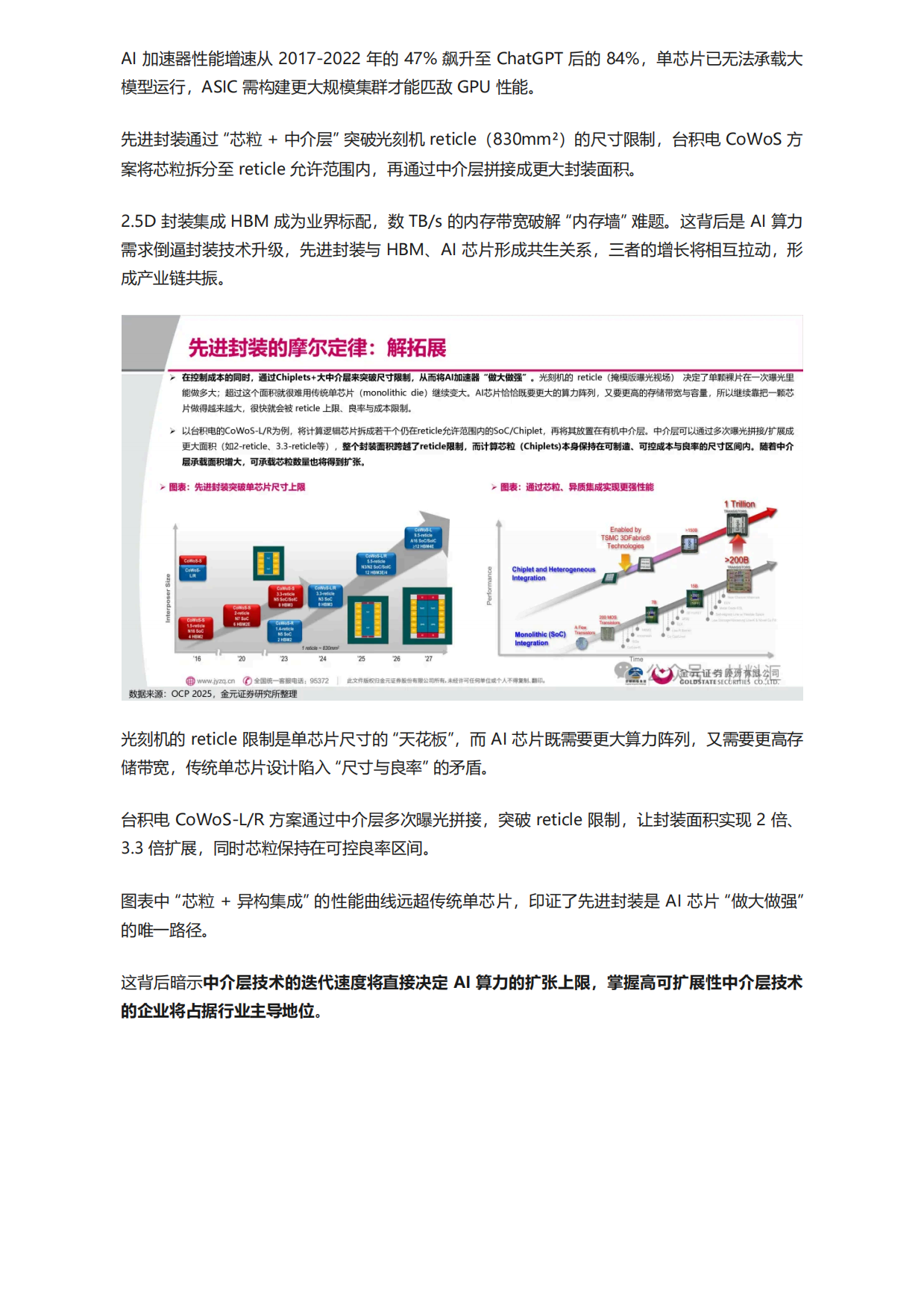

AI加速奖性能增减从2017-2022年的47%升至ChatGPT后的84%单芯甘已无沙承裁大先进封装通过“芯粒＋中介层”突破光刻机reticle (830mm>）的尺寸限制，台积电CoWoS方客将芯粒拆分至reticle允许范围内,再通过中介层拼接成更大封装面积25D封装集成HBM，成为业界标配，数TB/s的内存带宽破解”内存墙”难题。这背后是AI算力需求倒逼封装技术升级，先进封装与...
