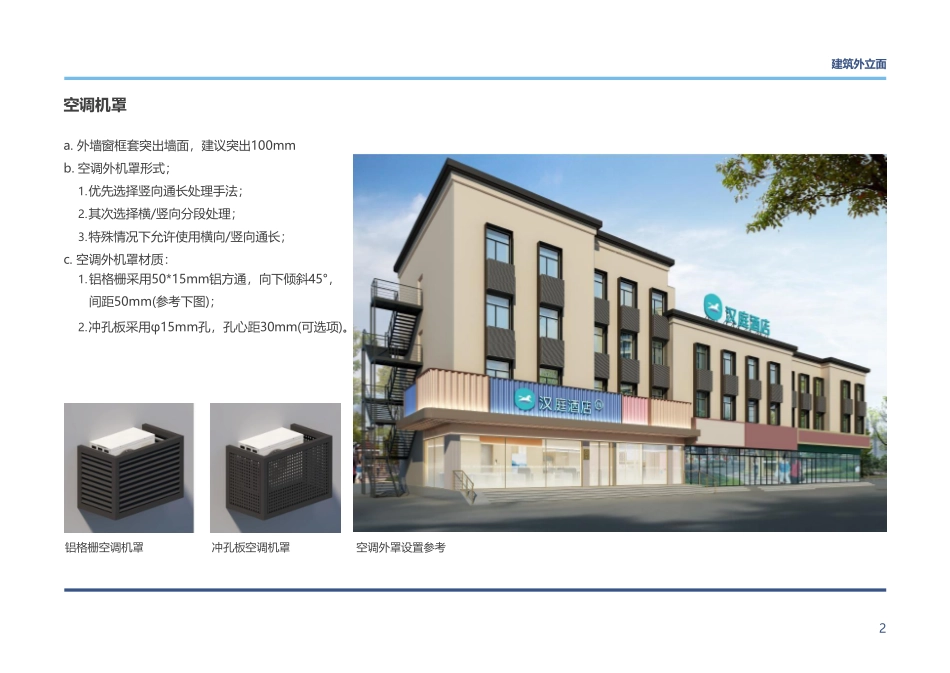

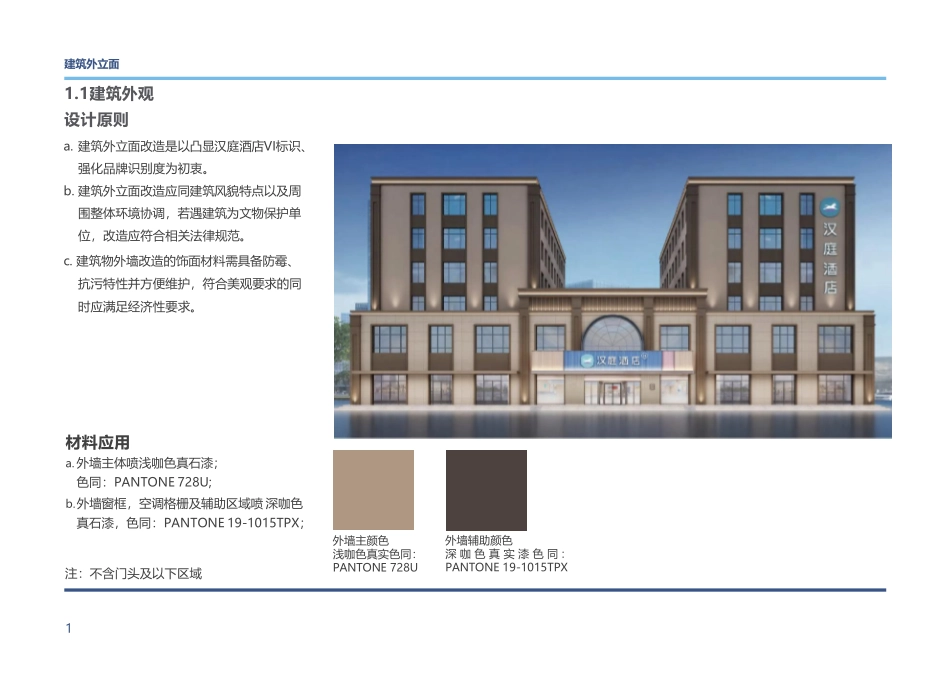

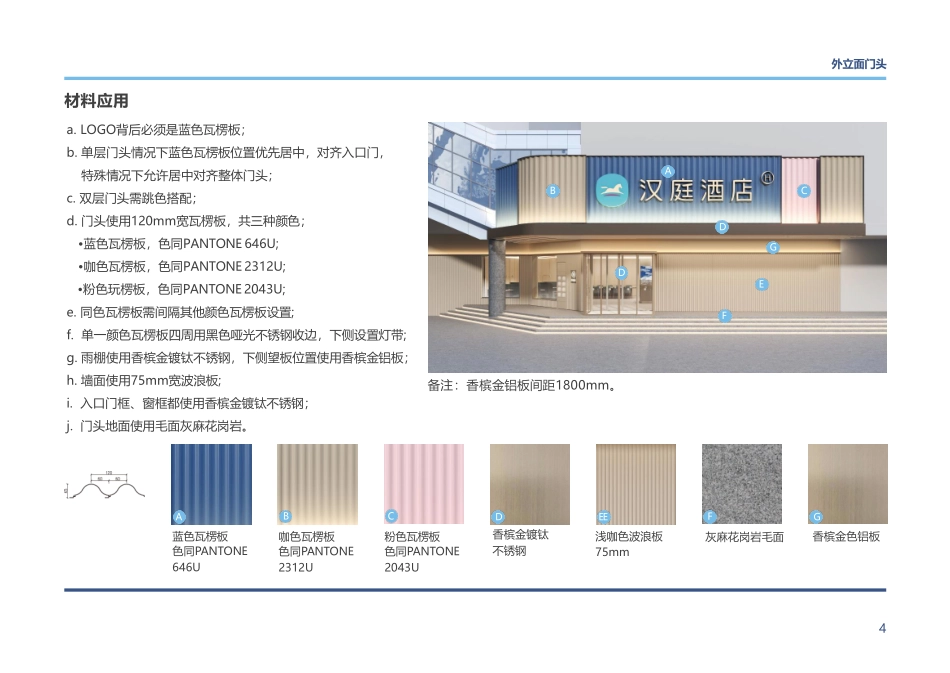

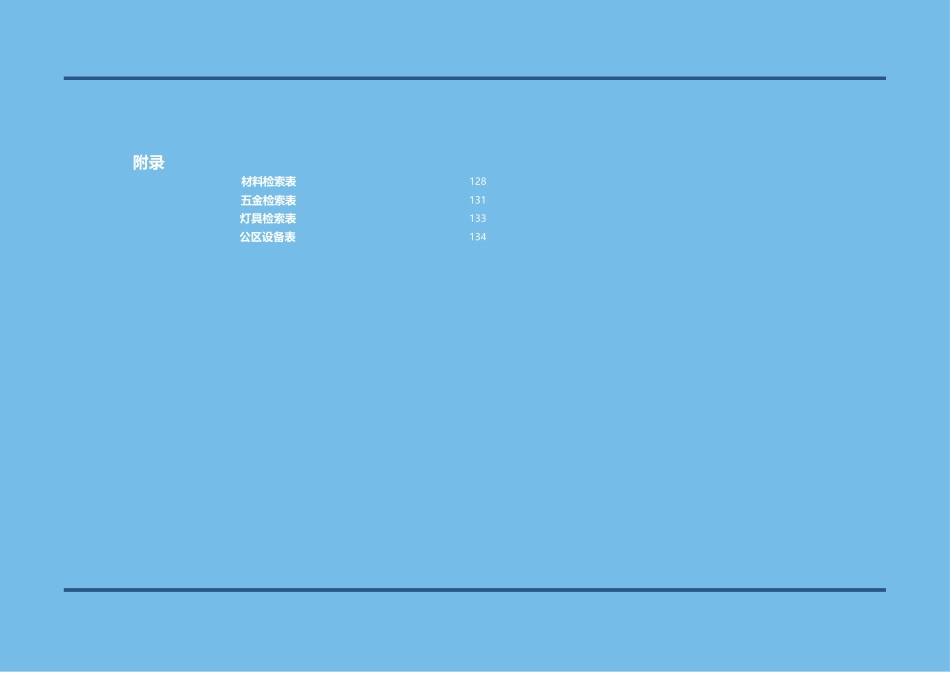

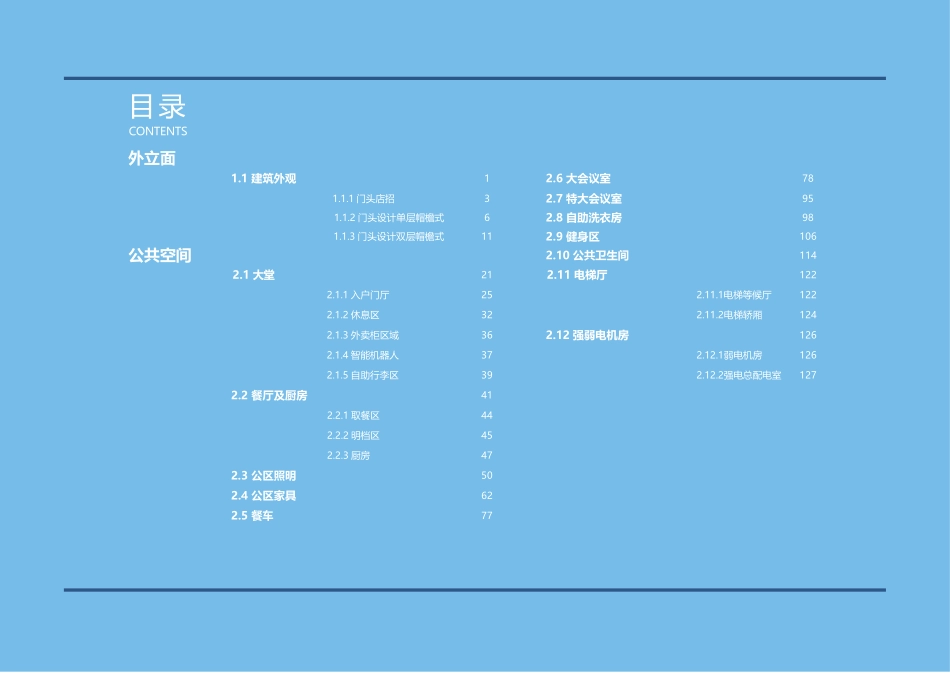

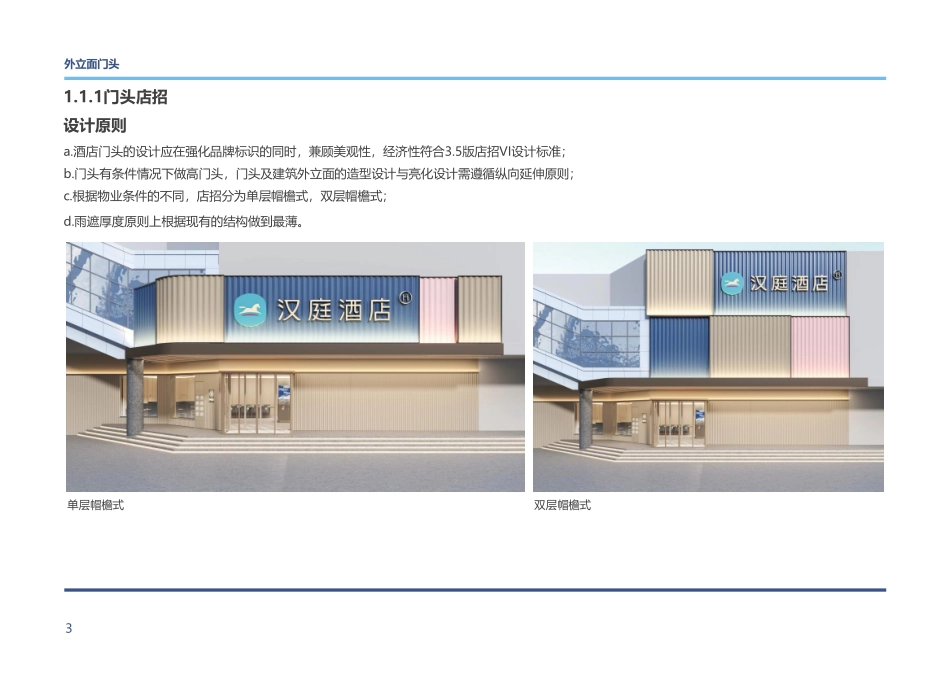

汉庭酒店3.5.1 版公区标准设计手册外立面1.1 建筑外观12.6 大会议室781.1.1 门头店招32.7 特大会议室951.1.2 门头设计单层帽檐式62.8 自助洗衣房981.1.3 门头设计双层帽檐式112.9 健身区106公共空间2.10 公共卫生间1142.1 大堂212.11 电梯厅1222.1.1 入户门厅252.11.1电梯等候厅1222.1.2 休息区322.11.2电梯轿厢1242.1.3 外卖柜区域362.12 强弱电机房1262.1.4 智能机器人372.12.1弱电机房1262.1.5 自助行李区392.12.2强电总配电室1272.2 餐厅及厨房412.2.1 取餐区442.2.2 明档区452.2.3 厨房472.3 公区照明502.4 公区家具622.5 餐车77目录CONTENTS附录材料检索表128五金检索表131灯具检索表133公区设备表1341. 外立面建筑外立面1.1建筑外观设计原则a. 建筑外立面改造是以凸显汉庭酒店VI标识、强化品牌识别度为初衷。b. 建筑外立面改造应同建筑风貌特点以及周围整体环境协调，若遇建筑为文物保护单位，改造应符合相关法律规范。c. 建筑物外墙改造的饰面材料需具备防霉、抗污特性并方便维护，符合美观要求的同时应满足经济性要求。材料应用a. 外墙主体喷浅咖色真石漆；色同：PANTONE 728U;b.外墙窗框，空调格栅及辅助区域喷 深咖色真石漆，色同：PANTONE 19-1015TPX；外墙主颜色浅咖色真实色同：PANTONE 728U外墙辅助颜色深 咖 色 真 实 漆 色 同 : PANTONE 19-1015TPX注：不含门头及以下区域1空调机罩a. 外墙窗框套突出墙面，建议突出100mmb. 空调外机罩形式；1.优先选择竖向通长处理手法；2.其次选择横/竖向分段处理；3.特殊情况下允许使用横向/竖向通长；c. 空调外机罩材质：1.铝格栅采用50*15mm铝方通，向下倾斜45°，间距50mm(参考下图)；2.冲孔板采用φ15mm孔，孔心距30mm(可选项)。空调外罩设置参考铝格栅空调机罩冲孔板空调机罩2建筑外立面外立面门头1.1.1门头店招设计原则a.酒店门头的设计应在强化品牌标识的同时，兼顾美观性，经济性符合3.5版店招VI设计标准；b.门头有条件情况下做高门头，门头及建筑外立面的造型设计与亮化设计需遵循纵向延伸原则；c.根据物业条件的不同，店招分为单层帽檐式，双层帽檐式；d.雨遮厚度原则上根据现有的结构做到最薄。双层帽檐式单层帽檐式3材料应用a. LOGO背后必须是蓝色瓦楞板；b. 单层门头情况下蓝色瓦楞板位置优先居中，对齐入口门，特殊情况下允许居中对齐整体门头；c. 双层门头需跳色搭配；d. 门头使用120mm宽瓦楞板，共三种颜色；·蓝色瓦楞板，色同PANTONE 646U;·咖色瓦楞板，色同PANTONE 2312U;·粉色玩楞板，色同PANTONE 2043U;e. 同色瓦楞板需间隔其他颜色瓦楞板设置;f. 单一颜色瓦楞板四周用黑色哑光不锈钢收边，下侧设置灯带;g. 雨棚使用香槟金镀钛不锈钢，下侧望板位置使用香槟金铝板；h. 墙面使用75mm宽波浪板;i. 入口门框、窗框都使用香槟金镀钛不锈钢；j. 门头地面使用毛面灰麻花岗岩。EA蓝色瓦楞板色同PANTONE 646UB咖色瓦楞板色同PANTONE 2312UC粉色瓦楞板色同PANTONE 2043UBCD香槟金镀钛不锈钢DADEE浅咖色波浪板75mm4外立面门头F灰麻花岗岩毛面FG香槟金色铝板G备注：香槟金铝板间距1800mm。A注：酒店门头灯光应设计定时控制系统，建议开关设置于酒店后勤区域集中控制；CBLED防水柔性灯带型号：NFL01功率：4.8W/m 色温：3000K使用位置：踏步台阶LED线条灯型号：CXS3020B功率：14W-28W/m 色温：3000K使用位置：雨棚下部ABC名称：LED防水洗墙灯型号：CBL1803功率：36W/18W/9W 常规长度：1000mm/500mm/300mm色温：3000KDD外立面门头灯光应用1.门头彩色波浪板下侧设置暗藏防水LED洗墙灯；2.雨棚下方使用内嵌防水LED线条灯；3.台阶暗藏LED灌胶灯带；4.墙面用LED软灯带；名称：LED软灯带硅胶套管型号：CEGB2835F-50功率：9.6W色温：3000KD51.1.2门头设计单层帽檐式门头 （8米长2米高）示意图8m2m门头样式门头长度雨棚厚度离地高度门头外挑门头高度店招LOGO大小单层门头式8-10米建议250mm 根据项目调整大于900mm 1600mm~ 2000mm1000mm6外立面门头比例外立面门头比例单层帽檐式门头 （10米长2米高）示意图10m2m门头样式门头长度雨棚厚度离地高度门头...
