TrinaStorage华北电力大学技术转移转化中心天台储TECHNOLOGYTRANSFERANDTRANSFORMATIONCENTER能构网型储能系统白皮书

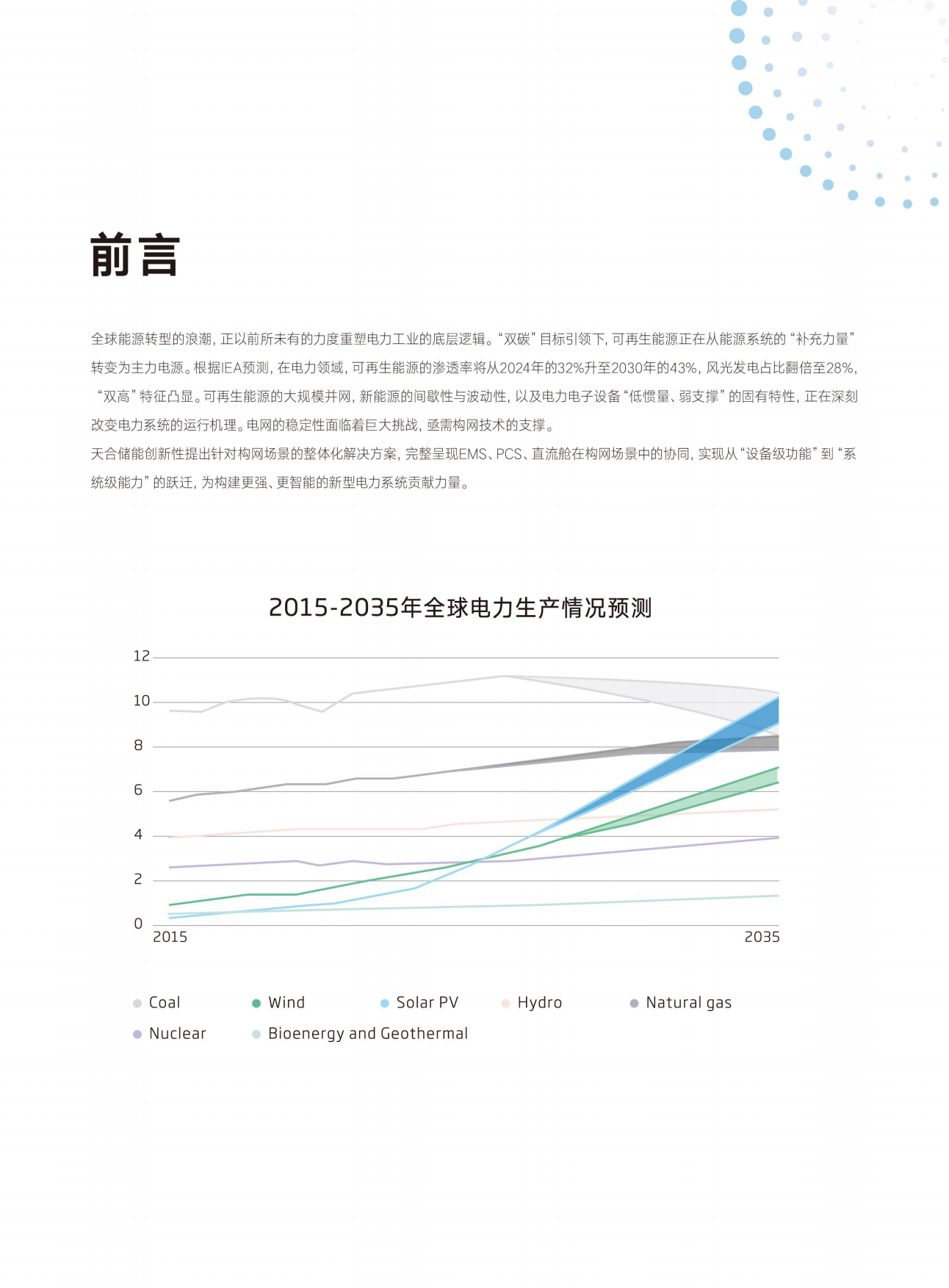

前言全球能源转型的浪潮,正以前所未有的力度重塑电力工业的底层逻辑。"双碳"目标引领下,可再生能源正在从能源系统的"补充力量共办为半力由酒，根据斥A预测，在申力领域，可再生能源的渗透率将从2024年的32%升至2030年的43%，风光发电占比翻倍至28%“双高”特征凸显。可再生能源的大规模并网，新能源的间歇性与波动性，以及电力电子设备“低惯量、弱支撑”的固有特性，正在深刻改变电力系统的运行机理。电网的稳定性面临着巨大挑战，亟需构网技术的支撑,天合储能创新性提出针对构网场景的整体化解决方案，完整呈现EMS、PCS、直流舱在构网场景中的协同,实现从“设备级功能”到"系统级能力”的跃迁,为构建更强、更智能的新型电力系统贡献力量。2015-2035年全球电力牛产情况预测1020152035。Coal。 WindSolarPV。Hydro。Naturalgas。Nuclear)BioenergyandGeothermal

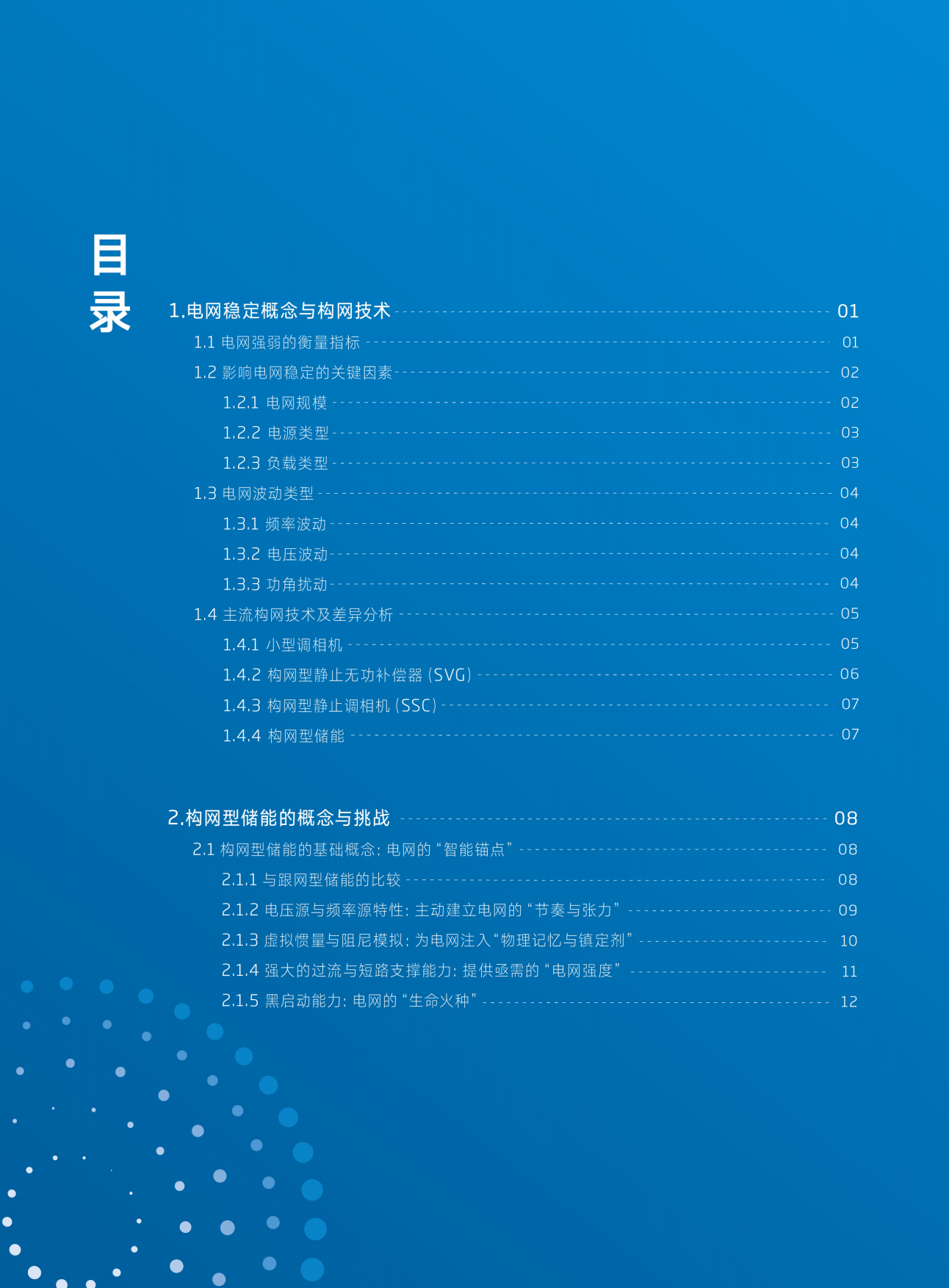

日录1.电网稳定概念与构网技术011.1电网强弱的街量指标12影响电网稳定的关键因素1.2.1电网规模021.2.2电源类型.....1.2:3负载类型---_e、1.3电网波动类型-C1.3.1频率波动·041.3.2电压波动.041.33功角扰动--041.4主流构网技术及差异分析051.4.1小型调相机1.4.2构网型静止无功补偿器(SVG].06143构网型静止调相机(SSC)1.4.4构网型储能00-072构网型储能的概念与挑战088882.1.1与跟网型储能的比较-212电压源与频率源特性:主动建立电网的“节奏与张力213虚拟惯量与阻尼模拟:为电网注入”物理记忆与镇定剂工2.14强大的过流与短路支撑能力:提供亟需的“电网强度2.1.5黑启动能力:电网的"生命火种"000-12

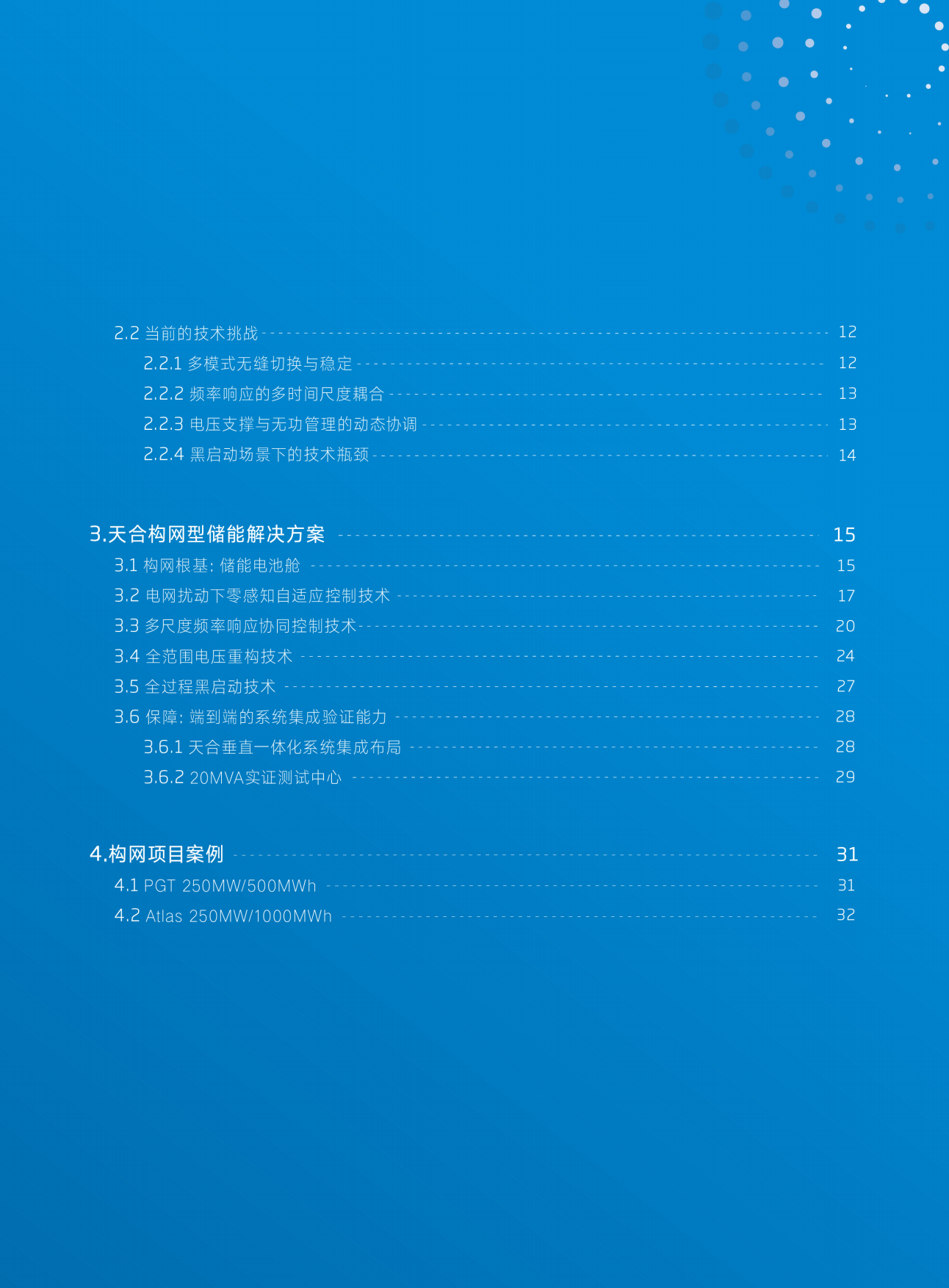

2.2当前的技术挑战~221多模式无缝切换与稳定2.2.2频密响应的多时间尺度耦合2.2.3电压支撑与无功管理的动态协调2.2.4黑启动场景下的技术瓶颈43.天合构网型储能解决方案3.1构网根基:储能电池舱··3.2电网扰动下零感知自适应控制技术3.3多尺度频率响应协同控制技术.....3.5全过程黑启动技术..36保障：端到端的系统集成验证能力3.6.1天合垂直一体化系统集成布号4.1PGT250MW/500MWh4.2Alas250MW/1000MWh

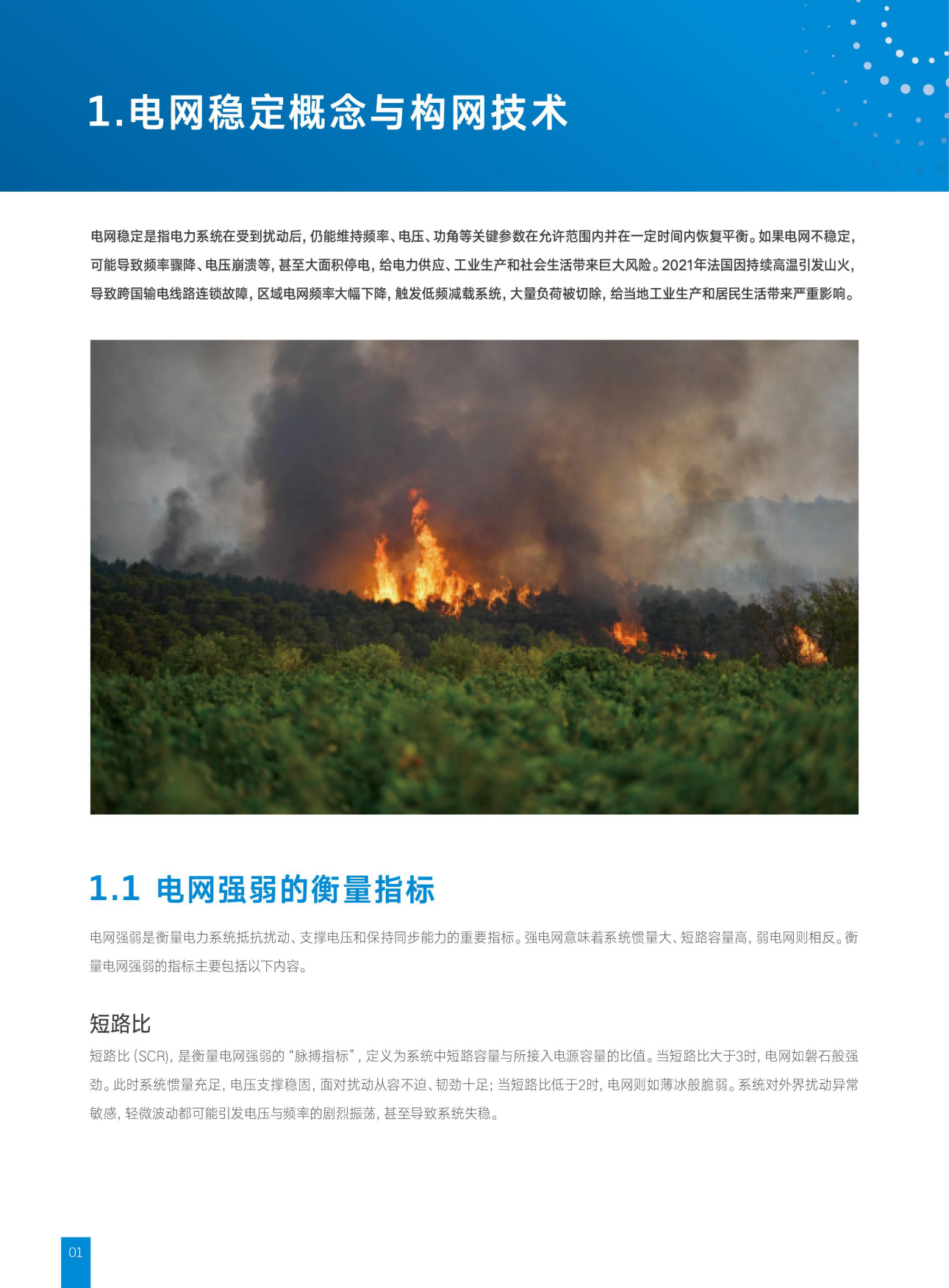

1,电网稳定概念与构网技术电网稳定是指电力系统在受到扰动后,仍能维持频率、电压、功角等关键参数在允许范围内并在一定时间内恢复平衡。如果电网不稳定可能导致频率骤降、电压崩溃等，甚至大面积停电、给电力供应、工业生产和社会生活带来巨大风险。2021年法国因持续高温引发山火导致跨国输电线路连锁故障，区域电网频率大幅下降,触发低频减载系统,大量负荷被切除,给当地工业生产和居民生活带来严重影响。1.1电网强弱的衡量指标量电网强弱的指标主要包括以下内容。短路比短路比(SCR),是衡量电网强弱的“脉搏指标”,定义为系统中短路容量与所接入电源容量的比值。当短路比大于3时,电网如磐石般粥劲。此时系统惯量充足，电压支撑稳固，面对扰动从容不迫、韧劲十足;当短路比低于2时，电网则如薄冰般脆弱。系统对外界扰动异常敏感,轻微波动都可能引发电压与频率的剧烈振荡，甚至导致系统失稳。

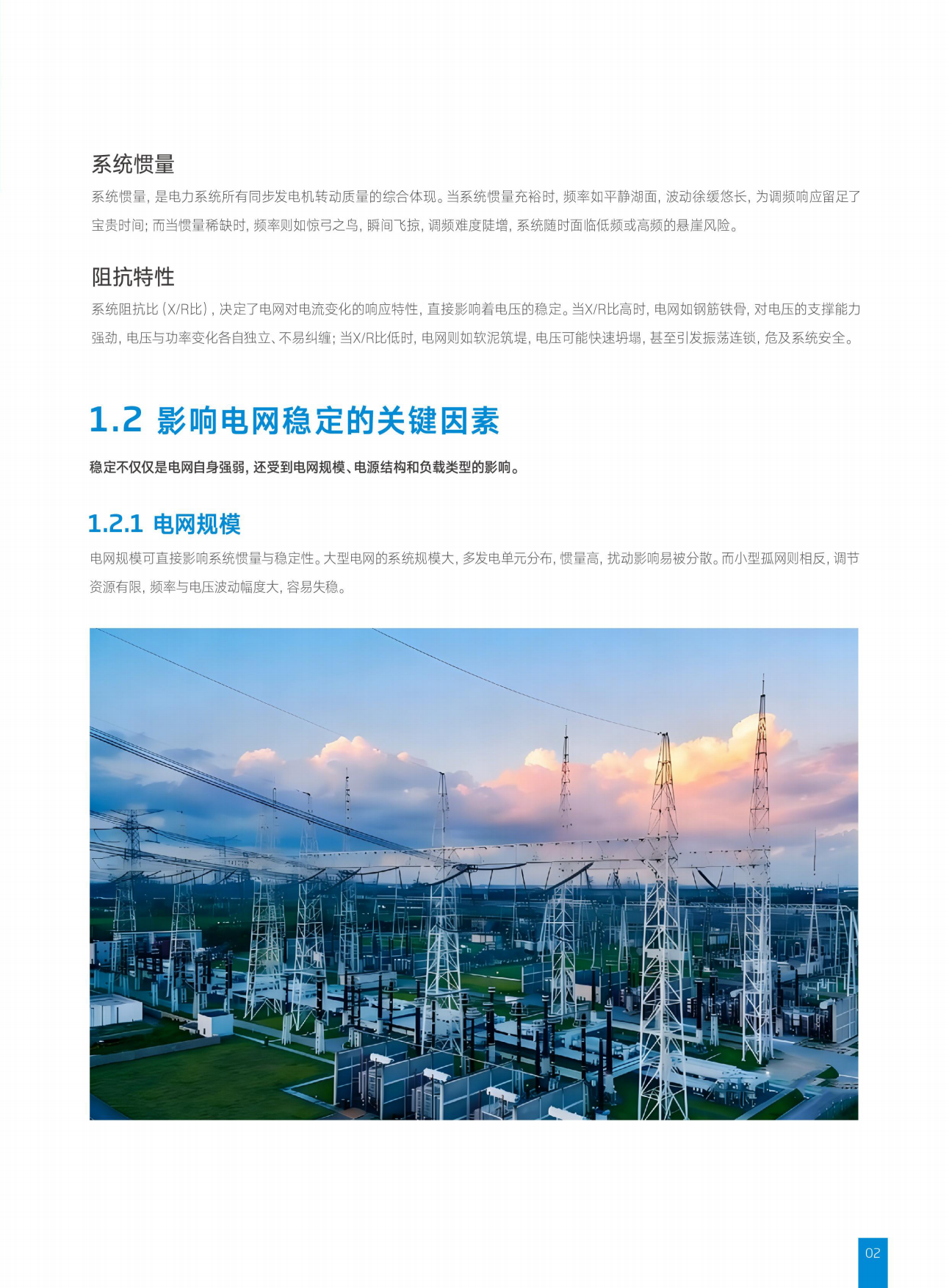

系统惯量系统惯量，是电力系统所有同步发电机转动质量的综合体现。当系统惯量充裕时,频率如平静湖面,波动徐缓悠长,为调频响应留足了宝贵时间:而当惯量稀缺时,频率则如惊弓之鸟,瞬间飞掠,调频难度陡增,系统随时面临低频或高频的悬崖风险。阻抗特性强劲、电压与功率变化各自独立，不易纠缠;当XR比低时，电网则如软泥筑堤，电压可能快速坍塌，甚至引发振荡连锁，危及系统安全。1.2影响电网稳定的关键因素稳定不仅仅是电网自身强弱，还受到电网规模、电源结构和负载类型的影响1.2.1电网规模电网规模可直接影响系统惯量与稳定性。大型电网的系统规模大,多发电单元分布,惯量高,扰动影响易被分散。而小型孤网则相反,调节资源有限，频率与电压波动幅度大,容易失稳。

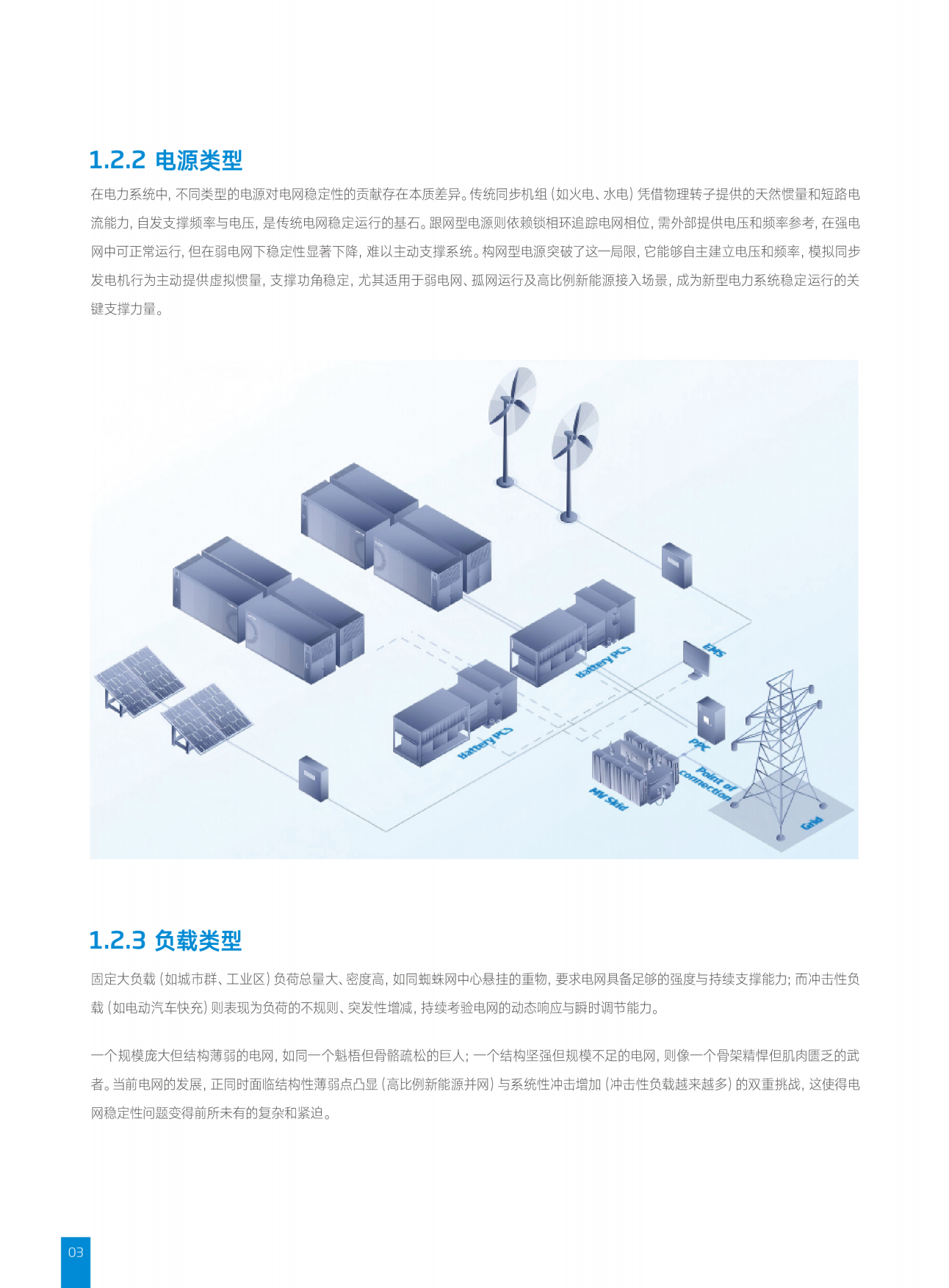

1.2.2电源类型在电力系统中,不同类型的电源对电网稳定性的贡献存在本质差异。传统同步机组(如火电、水电)凭借物理转子提供的天然惯量和短路电流能力,自发支撑频率与电压,是传统电网稳定运行的基石。眼网型电源则依赖钛相环追踪电网相位，需外部提供电压和...
