GlobalComputingConsortium全球计算联液冷系统防漏液和漏液检测设计研究报告全球计算联盟开放液冷专业委员会
GlobalComputinaConsortium全球计算联盟

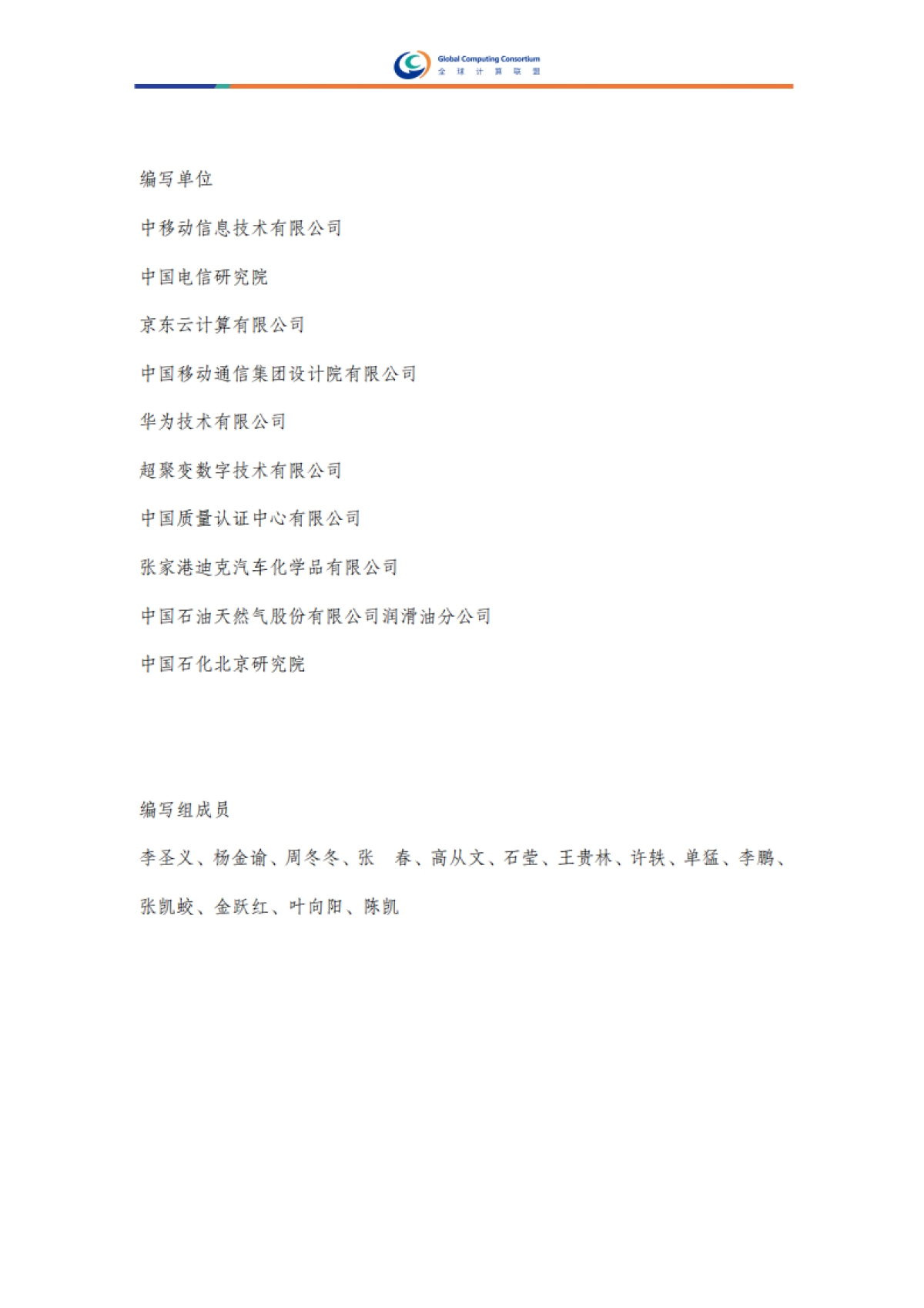

编写单位中移动信息技术有限公司中国电信研究院京东云计算有限公司中国移动通信集团设计院有限公司华为技术有限公司超聚变数字技术有限公司中国质量认证中心有限公司张家港迪克汽车化学品有限公司中国石油天然气股份有限公司润滑油分公司中国石化北京研究院编写组成员李圣义、杨金谕、周冬冬、张春、高从文、石莹、王贵林、许轶、单猛、李鹏、张凯蛟、金跃红、叶向阳、陈凯
珠井联盟版权声明本研究报告版权属于全球计算联盟。印、翻泽本文档的任何部分。凡转载或引用本文的观点、数据,请注明"来源!全球计算联盟"

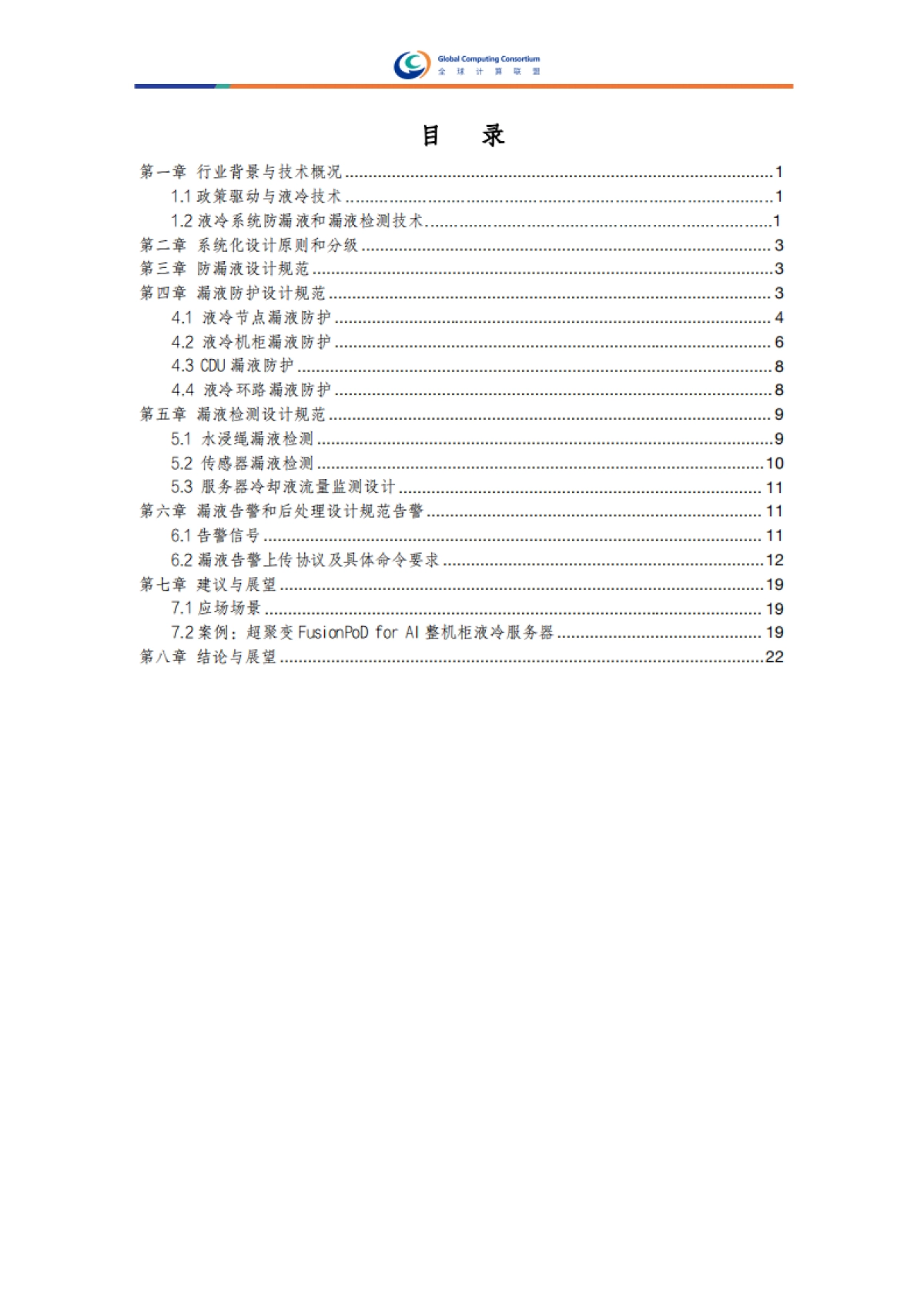

自录第一章行业背景与技术概况…1.1政策驱动与液冷技术................12液冷系统防漏液和漏液检测技术..第二章系统化设计原则和分税铭仁音防漏设计都敬....四音温防护设计规苑>34.1液冷节点漏液防护4.2液冷机柜漏液防护4.3CDU漏液防护4.4液冷环路漏液防护第五章漏液检测设计规范....'S5.1水浸绳漏液检测...S5.2传感器漏液检测105.3服务器冷却液流量监测设计…79第六章漏液告警和后处理设计规范告警7y6.1告警信号心6.2漏液告警上传协议及具体命令要求2第七章建议与展望7.1应场场量7.2案例:超聚变FusionPoDforAl整机柜液冷服务器第八章结论与展望.....29

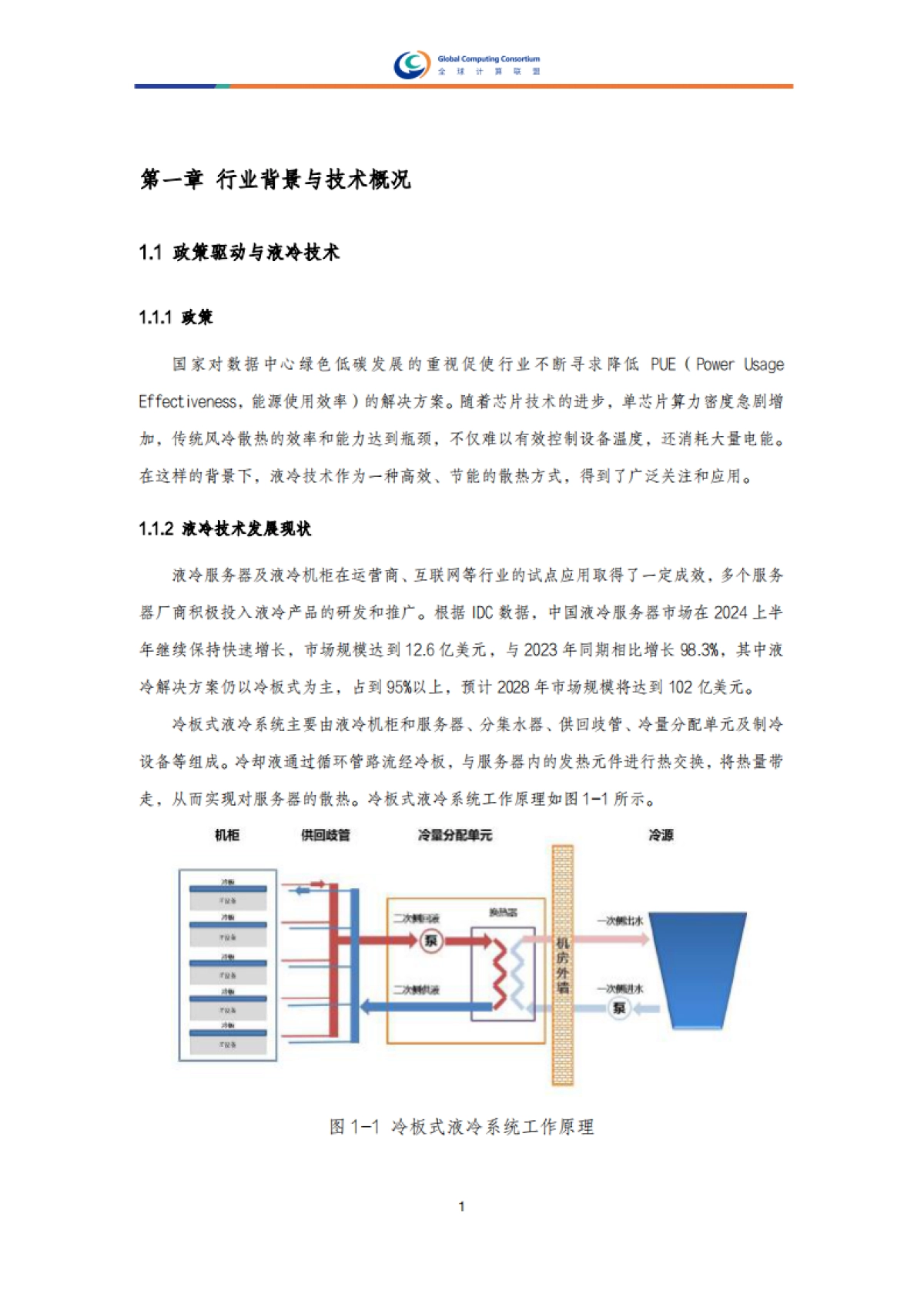

第一章行业背景与技术概况1.1政策驱动与液冷技术1.1.1政策国家对数据中心绿色低碳发展的重视促使行业不断寻求降低PUE(PowerUsageEffectiveness,能源使用效率)的解决方案。随着芯片技术的进步,单芯片算力密度急剧增加,传统风冷散热的效率和能力达到瓶颈,不仅难以有效控制设备温度,还消耗大量电能。在这样的背景下。液冷技术作为一种高效、节能的散热方式。得到了广泛关注和应用。1.1.2液冷技术发展现状液冷服务器及液冷机柜在运营商、互联网等行业的试点应用取得了一定成效多个服务冷解决方案仍以冷板式为主。占到95%以上，预计2028年市场规模将达到102亿美元冷板式液冷系统主要由液冷机柜和服务器、分集水器供回岐管冷量分配单元及制冷设备等组成。冷却液通过循环管路流经冷板,与服务器内的发热元件进行热交换,将热量带走，从而实现对服务器的散热。冷板式液冷系统工作原理如图1-1所示。机柜共回歧管冷量分配单元冷源图1-1冷板式液冷系统工作原理

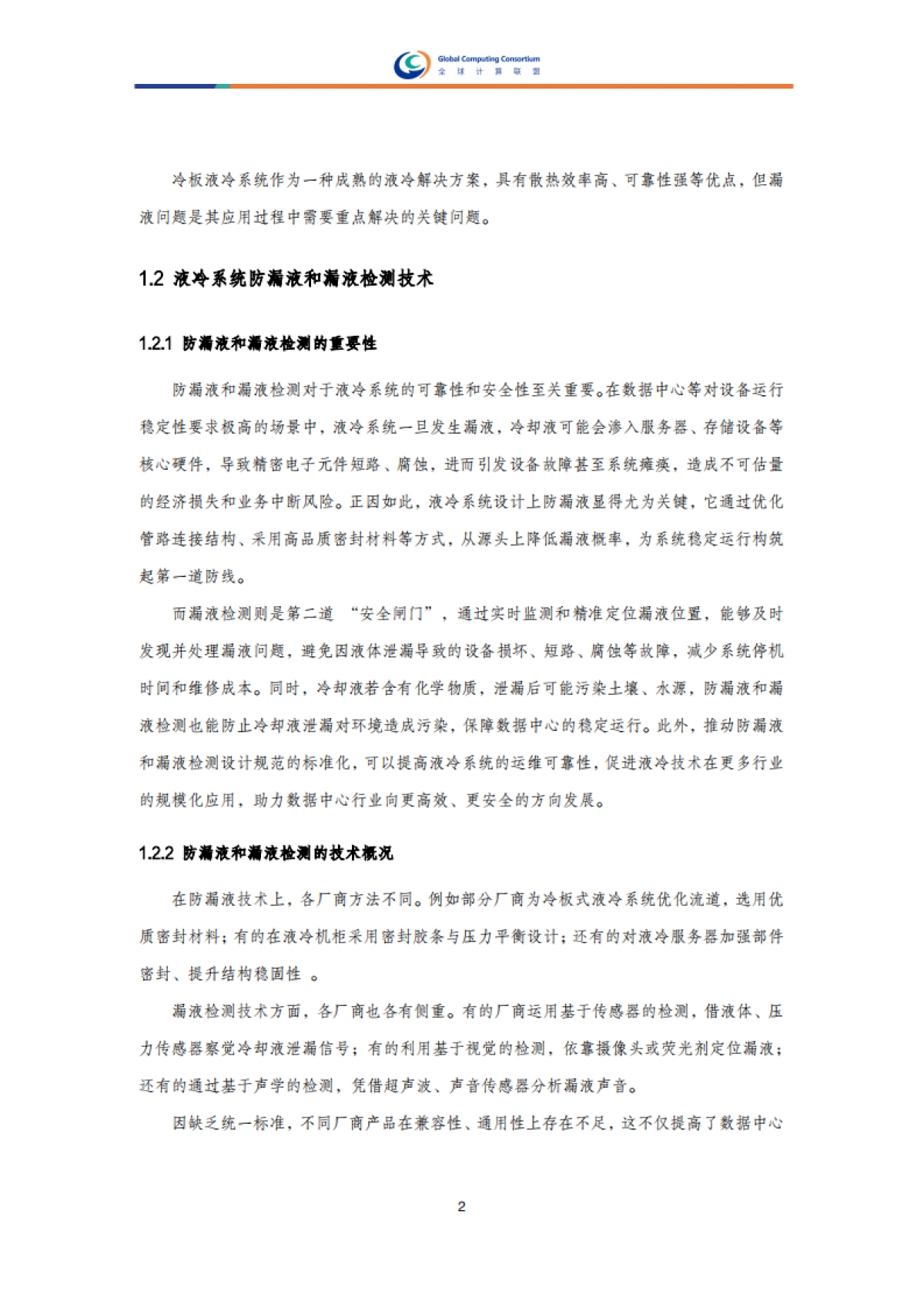

冷板液冷系统作为一种成熟的液冷解决方案。具有热效率高、可靠性强等优点但温12液岭系统防漏液和漏液检测技术1.21防漏液和漏液检测的重要性防漏液和漏液检测对于液冷系统的可靠性和安全性至关重要。在数据中心等对设备运行核心硬件。导致精密电子元件短路、腐蚀,进而引发设备故障甚至系统瘫痪,造成不可估量的经济损失和业务中断风险。正因如此,液冷系统设计上防漏液显得尤为关键,它通过优化管路连接结构、采用高品质密封材料等方式,从源头上降低漏液概率,为系统稳定运行构筑而漏液检测则是第二道"安全闸门"、通过实时监测和精准定位漏液位置、能够及时发现并处理漏液问题。避免因液体泄漏导致的设备损坏、短路、腐蚀等故障，减少系统停机时间和维修成本。同时,冷却液若含有化学物质，泄漏后可能污染土壤、水源，防漏液和漏液检测也能防止冷却液泄漏对环境造成污染。保障数据中心的稳定运行。此外,推动防漏液的规模化应用,助力数据中心行业向更高效、更安全的方向发展。122防瀚液和漏液检测的技术概况在防漏液技术上,各厂商方法不同。例如部分厂商为冷板式液冷系统优化流道,选用优质密封材料:有的在液冷机柜采用密封胶条与压力平衡设计:还有的对液冷服务器加强部伴漏液检测技术方面、各厂商各有侧重有厂商运用基传感机测借体力传感器察觉冷却液泄漏信号:有的利用基于视觉的检测。依靠摄像头或荧光剂定位漏液因缺乏统一标准，不同厂商产品在兼容性、通用性上存在不足。这不仅提高了数据中心

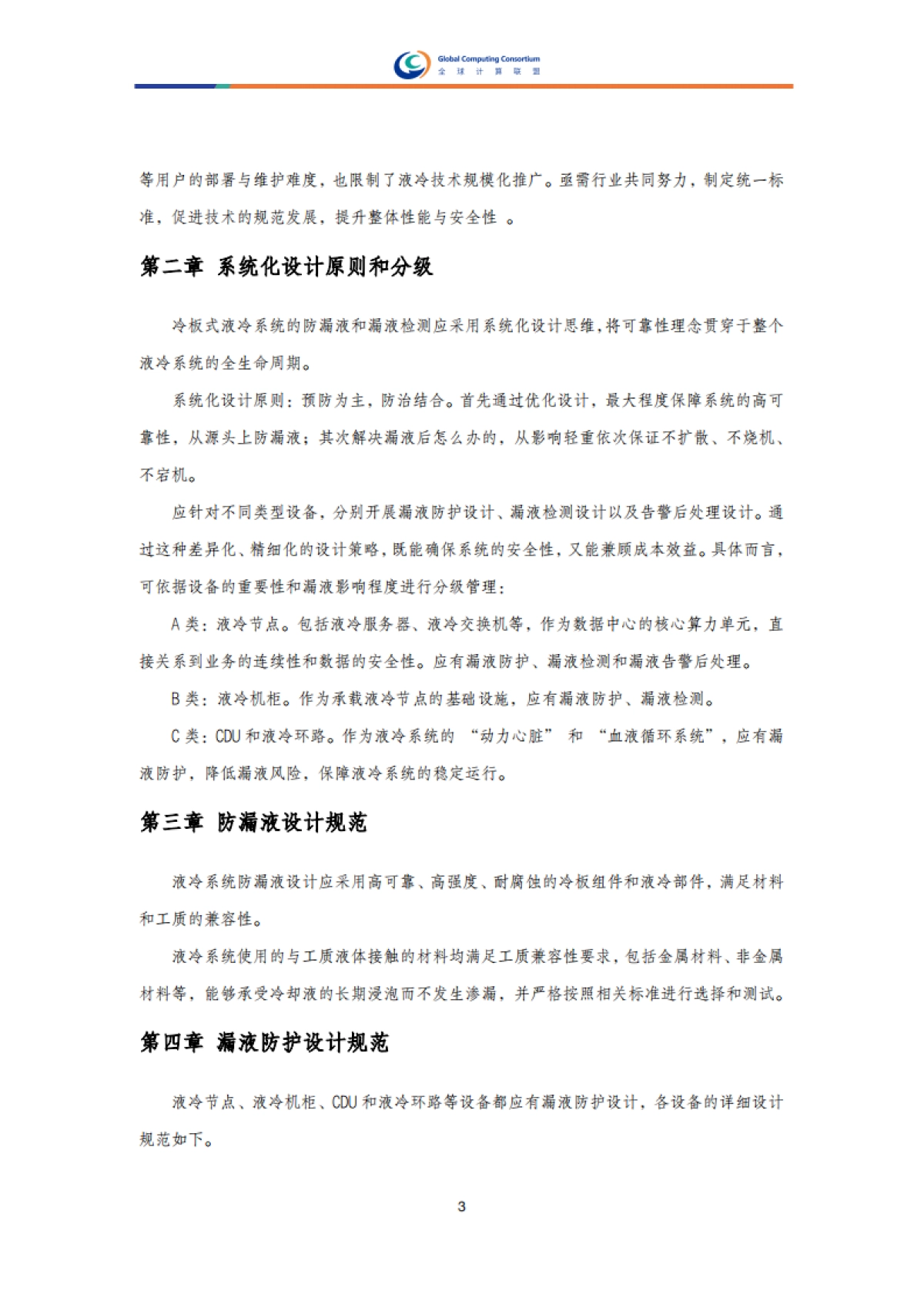

等用户的部署与维护难度,也限制了液冷技术规模化推广。亟需行业共同努力制定统一标准。促进技术的规范发展，提升整体性能与安全性。第二童系统化设计原则和分级系统化设计原则:预防为主,防治结合。首先通过优化设计,最大程...
