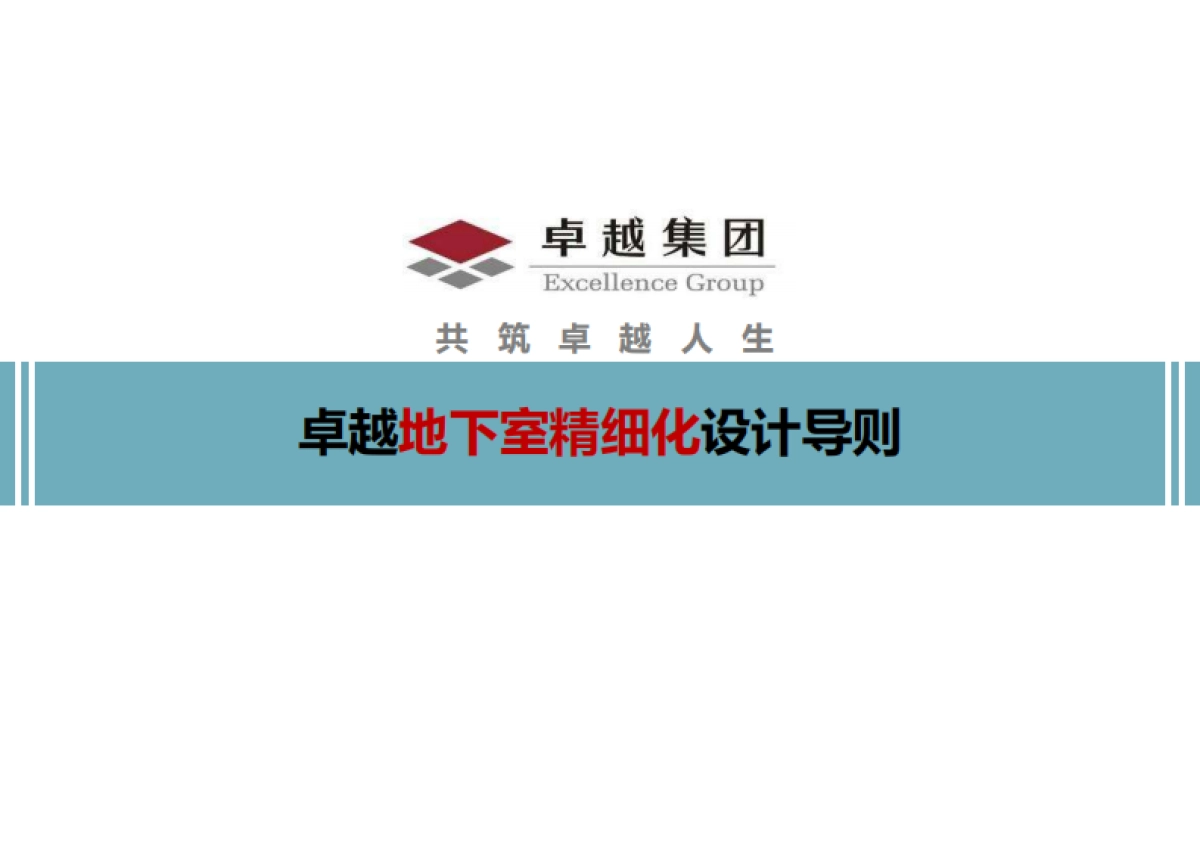

卓越集团ExcellenceGroup共筑卓越人生卓越地下室精细化设计导则

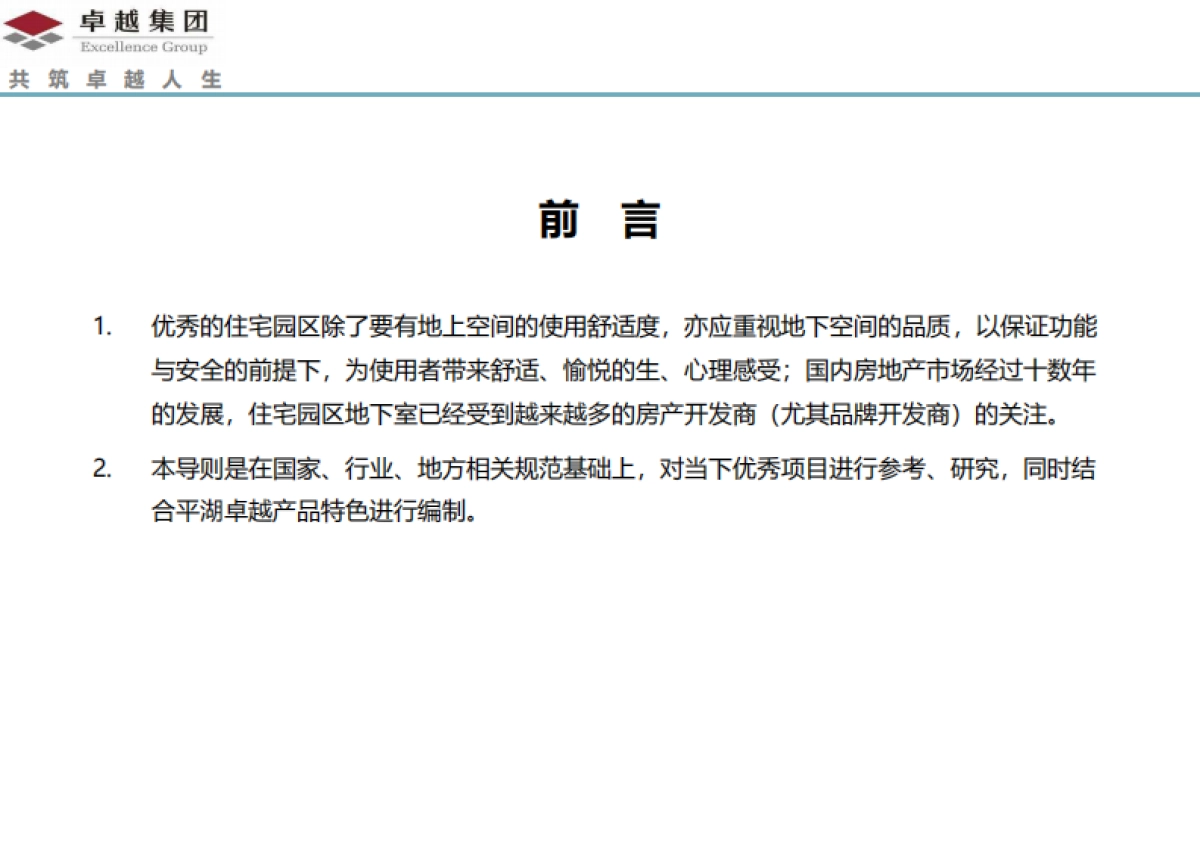

卓越集团ExcellenceGroup前言八。优秀的住宅园区除了要有地上空间的使用舒适度,亦应重视地下空间的品质,以保证功能与安全的前提下，为使用者带来舒适、愉悦的生、心理感受;国内房地产市场经过十数年的发展，住宅园区地下室已经受到越来越多的房产开发商（尤其品牌开发商)的关注,2本导则是在国家、行业、地方相关规范基础上，对当下优秀项目进行参考、研究,同时结合平湖卓越产品特色进行编制

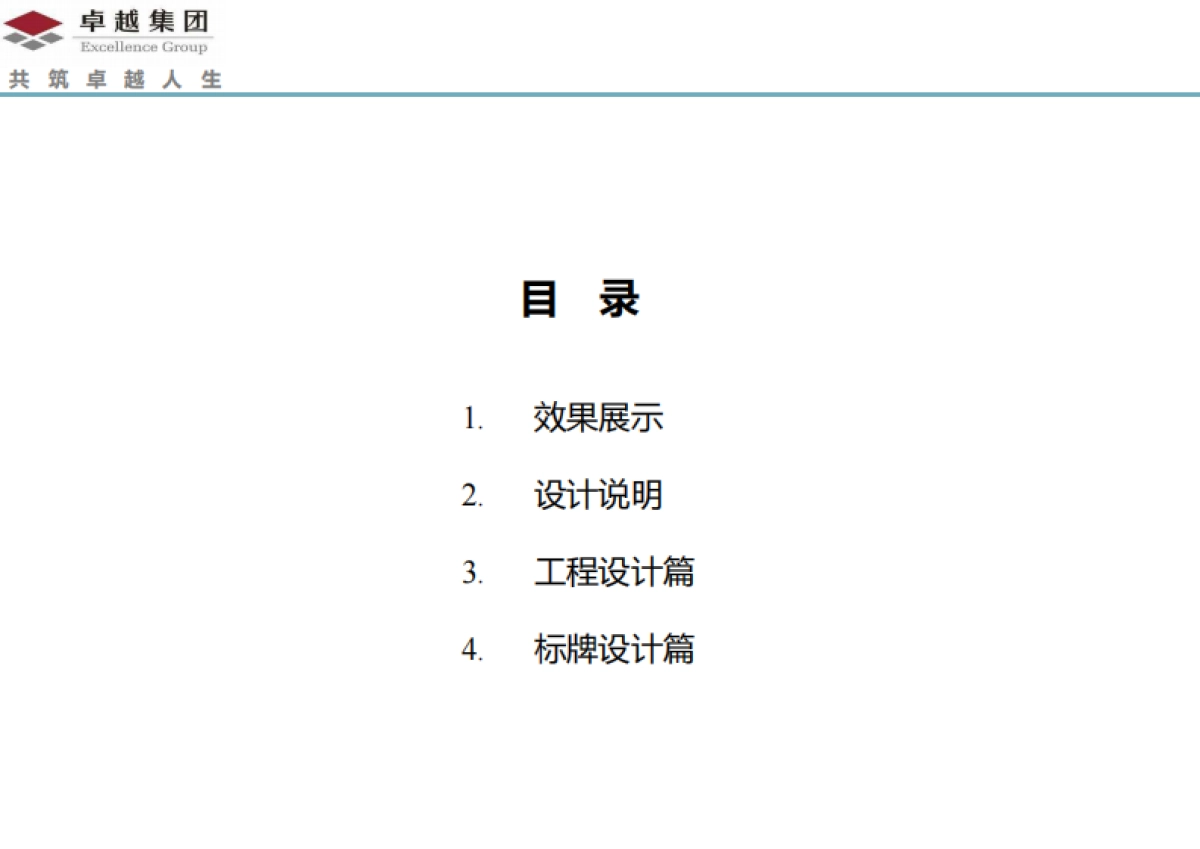

卓越集团ExcellenceGroup目录一效果展示2设计说明6工程设计篇J标牌设计篇
卓越集团ExcellenceGroup1.效果展示B21.1示范区地库流线1.2地库场景1.3单元入口1.4入口通道

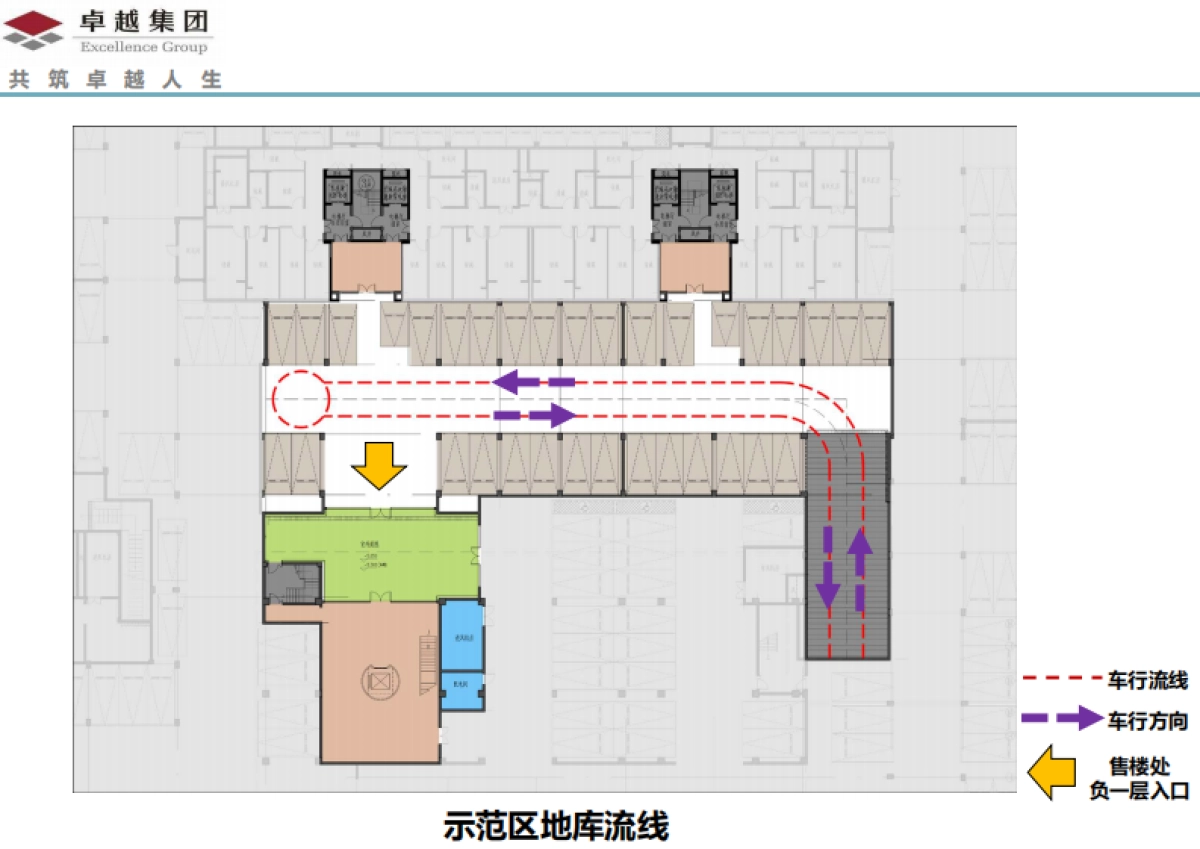

卓越集团ExcellenceGroup共筑卓越人生车行流线车行方向售楼处负一层入口示范区地库流线
卓越集团ExcellenceGroup412栋小3-6\9-11楼B区地库配图根据后期室内图调整8282B2M一(高标)地库场景渲染参考图
卓越集团ExcellenceGroupB区地库>小3-6\9-11楼+12配冬根据后期室内客调整(高标)单元入口渲染参考图
卓越集团ExcellenceGroup四冬根据后期室内各造料单元入口通道内渲染参考图

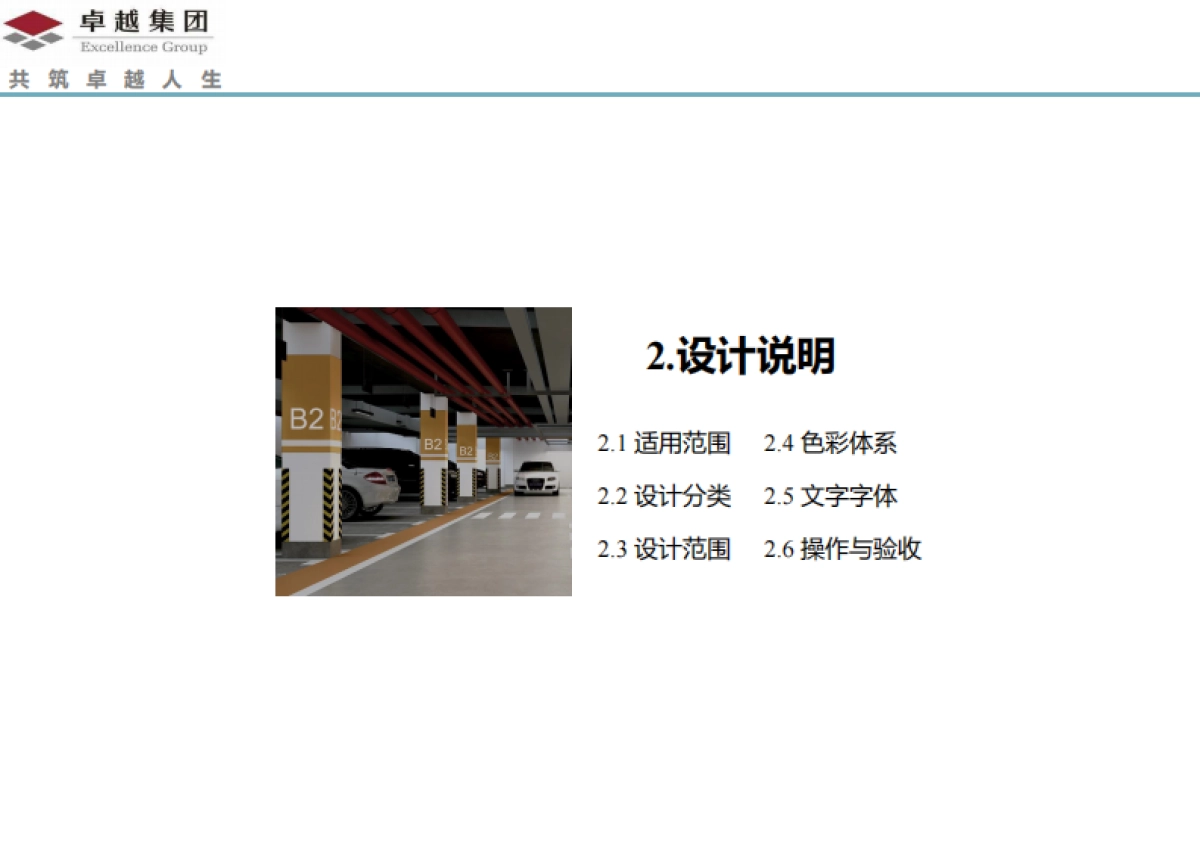

卓越集团ExcellenceGroup2.设计说明B22.1适用范围2.4色彩体系2.2设计分类2.5文字字体2.3设计范围2.6操作与验收

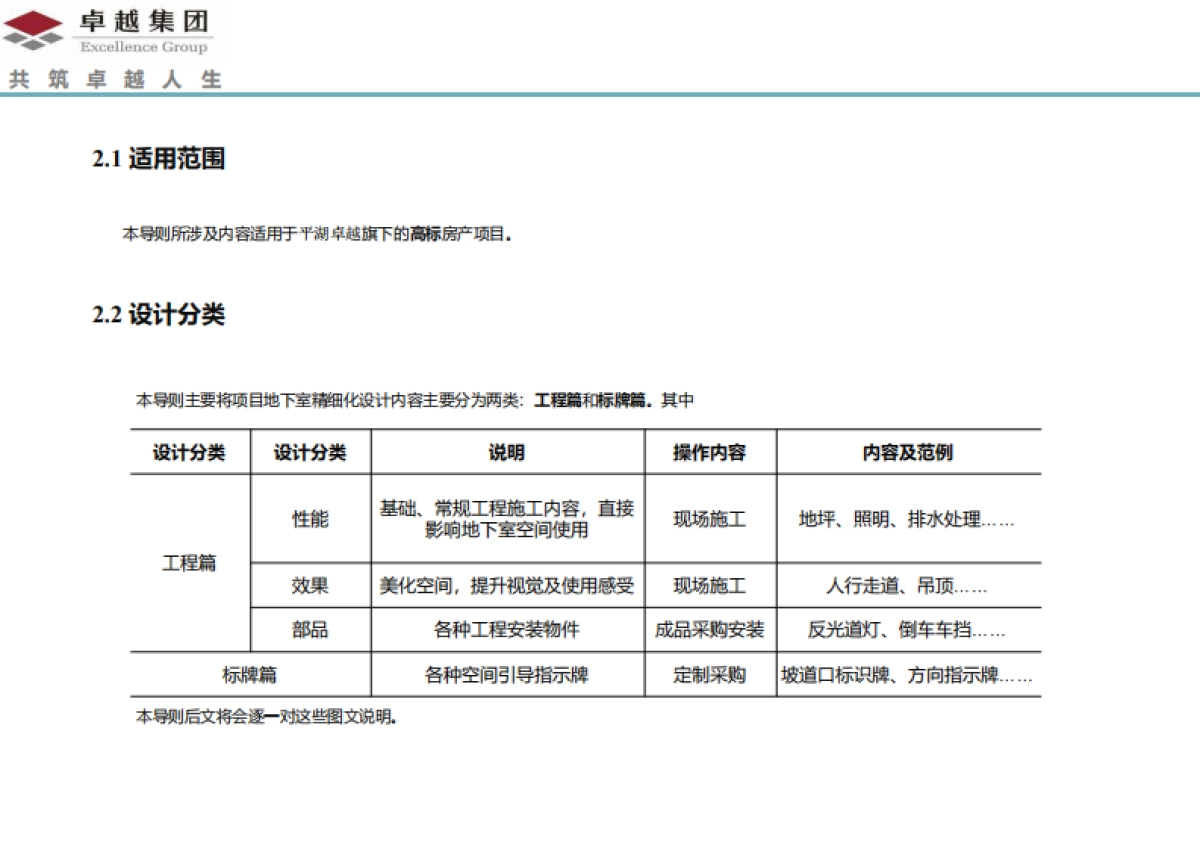

卓越集团ExcellenceGroup共筑卓越人生2.1适用范围本导则所涉及内容适用于平湖卓越旗下的高标房产项目。2.2设计分类本导则主要将项目地下室精细化设计内容主要分为两类:工程篇和标牌篇。其中设计分类设计分类说明操作内容内容及范例性能基础、常规工程施工内容，直接排水处理.....现场施工地坪、照明、影响地下室空间使用工程篇效果美化空间,提升视觉及使用感受现场施工人行走道、吊顶...部品各种工程安装物件成品采购安装反光道灯、倒车车挡各种空间引导指示牌定制采购方向指示牌....标牌篇坡道口标识牌、本导则后文将会逐一对这些图文说明。
卓越集团ExcellenceGroup共筑卓越人生2.3设计范围本导则所述设计范围为项目地下室的坡道入口、大地库、单元入口的顶面、墙柱面、地面设计。具体范围可参见后页图示空间范围起始位置结束位置备注坡道入口与室外建筑外墙交接处与大地库交接处包含地下室层间的坡道排水沟坡道入口范围示意
卓越集团ExcellenceGroup共筑卓越人生2.3设计范围本导则所述设计范围为项目地下室的坡道入口、大地库、单元入口的顶面、墙柱面、地面设计。具体范围可参见后页图示。空间范围起始位置结束位置备注大地库与入口坡道交接处地下室单元入口前不包含非机动车库、设备房间及其他难以利用的空间单元入口地下室单元入口前区精装修侯梯厅前包含入口前区和中间通道,不包含精装侯梯厅封闭空间设备房门厅前区在车位上坡道入口入口前区大地库范围示意单元入口范围示意
卓越集团ExcellenceGroup2.4色彩体系为确保地下室设计的标准化和统一性,地下室涂料应根据本导则规定色号选定，部分可依据项目风格特征从中选择其一区域颜色选择1颜色选择2备注90RB37/17542RB14/32010GY4029610GG23/485根据项目情况选择一套;50YY65445490BG14377墙柱面立面分区色70BG41/20109YY5768901YY36169480YR44/31180YR13/32每个地下室分区对应一个颜色90RR41/25805YR15/555人行走道、入口人行横道A3566665363291D6017每个地下室选择一个颜色地面车道深灰60271A7037颜色仅供参考,地库地坪车位浅灰60269A7040具体以地坪种类材质而定顶面大地库基层涂料00NN16/000高、低标项目使用备注:以上色号均以多乐士色卡迭定。
卓越集团ExcellenceGroup共筑卓越人生2.5文字字体英文字体:"等线体”特点:清晰明了。朴素端正0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZabcdetghiklmnopqrstuvwxyz中文字体:"微软雅黑(加粗)特点:字体浑厚现代,显示清晰零壹贰叁肆伍陆柒捌玖拾佰仟万幢单元充电车位公共泊位出口入口人行走道
卓越集团ExcellenceGroup2.6操作与验收项目部应在地下室交通,人防等验收后,落实精细化设计的施工千整改，师合理安排诸项工序交警验收:项目验收时，需要按照交通设施验收要求进行标识标牌及车位车道划线设置,划线方式采用最低标准即可。现场验收完成后现扬按照深化设计方宏重...
